虛擬閩控密封鉛酸蓄電池測試系統總體框圖
虛擬閥控鉛酸蓄電池測試系統通過應用軟件對硬件進行初始化和控制,并為監控軟件提供一個簡潔界面和進行數據傳輸.顯示和管理軟件提供功能完善的圖形化界面,并可進行虛擬閥控鉛酸蓄電池測試系統工作控制參數的設置及從應用軟件獲得采集的數據,具有提供圖表,曲線等多種顯示分析功能和歷史數據管理功能.

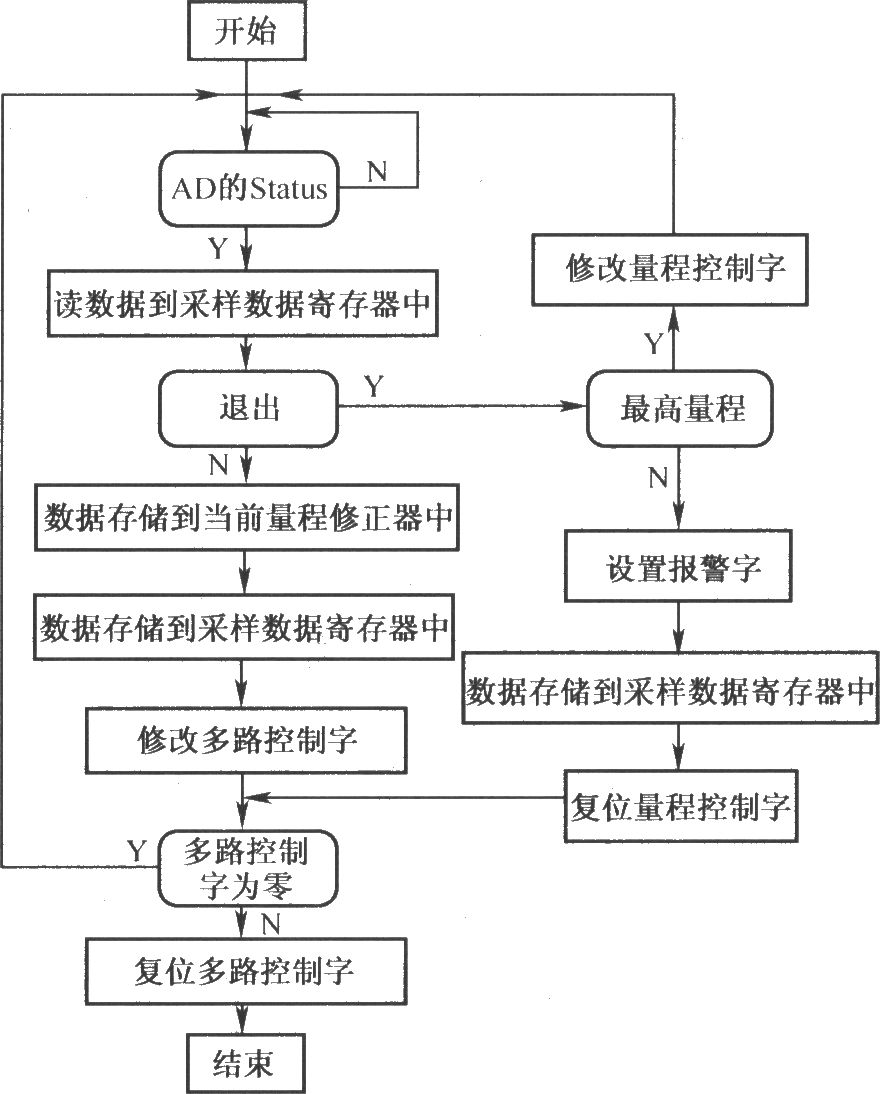

虛擬閥控鉛酸蓄電池測試系統中的數據采集卡為系統的數據采集和存儲單元,其與單片機之間的數據傳輸是通過USB接口實現的.下圖是USB控制端點讀寫電路的流程圖.
