電容器是實現電源的寬范圍電壓和電流組合的最關鍵的無源元件之一。盡管每種電容器都能儲存電能，但對于特定的應用來說，電介質技術在電容器的選擇中起著重要的作用。

　　電容器在電路中的作用：具有隔斷直流、連通交流、阻止低頻的特性，廣泛應用在耦合、隔直、旁路、濾波、調諧、能量轉換和自動控制等。

　　1、濾波電容：它接在直流電壓的正負極之間，以濾除直流電源中不需要的交流成分，使直流電平滑，通常采用大容量的電解電容，也可以在電路中同時并接其它類型的小容量電容以濾除高頻交流電。

　　2、退耦電容：并接于放大電路的電源正負極之間，防止由電源內阻形成的正反饋而引起的寄生振蕩。

　　3、旁路電容：在交直流信號的電路中，將電容并接在電阻兩端或由電路的某點跨接到公共電位上，為交流信號或脈沖信號設置一條通路，避免交流信號成分因通過電阻產生壓降衰減。

　　4、耦合電容：在交流信號處理電路中，用于連接信號源和信號處理電路或者作為兩放大器的級間連接，用于隔斷直流，讓交流信號或脈沖信號通過，使前后級放大電路的直流工作點互不影響。

　　5、調諧電容：連接在諧振電路的振蕩線圈兩端，起到選擇振蕩頻率的作用。

　　6、襯墊電容：與諧振電路主電容串聯的輔助性電容，調整它可使振蕩信號頻率范圍變小，并能顯著地提高低頻端的振蕩頻率。

　　7、補償電容：與諧振電路主電容并聯的輔助性電容，調整該電容能使振蕩信號頻率范圍擴大。

　　8、中和電容：并接在三極管放大器的基極與發射極之間，構成負反饋網絡，以抑制三極管極間電容造成的自激振蕩。

　　9、穩頻電容：在振蕩電路中，起穩定振蕩頻率的作用。

　　10、定時電容：在RC時間常數電路中與電阻R串聯，共同決定充放電時間長短的電容。

　　11、加速電容：接在振蕩器反饋電路中，使正反饋過程加速，提高振蕩信號的幅度。

　　12、縮短電容：在UHF高頻頭電路中，為了縮短振蕩電感器長度而串聯的電容。

　　13、克拉波電容：在電容三點式振蕩電路中，與電感振蕩線圈串聯的電容，起到消除晶體管結電容對頻率穩定性影響的作用。

　　14、錫拉電容：在電容三點式振蕩電路中，與電感振蕩線圈兩端并聯的電容，起到消除晶體管結電容的影響，使振蕩器在高頻端容易起振。

　　15、穩幅電容：在鑒頻器中，用于穩定輸出信號的幅度。

　　16、預加重電容：為了避免音頻調制信號在處理過程中造成對分頻量衰減和丟失，而設置的RC高頻分量提升網絡電容。

　　17、去加重電容：為了恢復原伴音信號，要求對音頻信號中經預加重所提升的高頻分量和噪聲一起衰減掉，設置RC在網絡中的電容。

　　18、移相電容：用于改變交流信號相位的電容。

　　19、反饋電容：跨接于放大器的輸入與輸出端之間，使輸出信號回輸?shù)捷斎攵说碾娙荨?/p>

　　20、降壓限流電容：串聯在交流回路中，利用電容對交流電的容抗特性，對交流電進行限流，從而構成分壓電路。

　　21、逆程電容：用于行掃描輸出電路，并接在行輸出管的集電極與發射極之間，以產生高壓行掃描鋸齒波逆程脈沖，其耐壓一般在1500伏以上。

　　22、S校正電容：串接在偏轉線圈回路中，用于校正顯象管邊緣的延伸線性失真。

　　23、自舉升壓電容：利用電容器的充、放電儲能特性提升電路某點的電位，使該點電位達到供電端電壓值的2倍。

　　24、消亮點電容：設置在視放電路中，用于關機時消除顯象管上殘余亮點的電容。

　　25、軟啟動電容：一般接在開關電源的開關管基極上，防止在開啟電源時，過大的浪涌電流或過高的峰值電壓加到開關管基極上，導致開關管損壞。

　　26、啟動電容：串接在單相電動機的副繞組上，為電動機提供啟動移相交流電壓，在電動機正常運轉后與副繞組斷開。

　　27、運轉電容：與單相電動機的副繞組串聯，為電動機副繞組提供移相交流電流。在電動機正常運行時，與副繞組保持串接。

　　電容器在電源中最重要的應用是在存儲能量、浪涌電壓保護、EMI抑制和控制電路等方面。

　　一：儲能

　　儲能型電容器通過整流器收集電荷，并將存儲的能量通過變換器引線傳送至電源的輸出端。根據不同的電源要求，器件有時會采用串聯、并聯或其組合的形式，對于功率級超過10KW的電源，通常采用體積較大的罐形螺旋端子電容器。

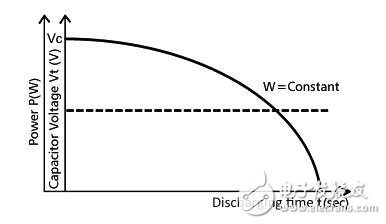

　　電容的儲電量和電壓平方成正比，。所以均衡功率輸出的時候，放電曲線會是這樣子。前一階段電壓下降比較慢，后面逐漸加速越來越快，直到降低到某個不可用的電壓之下。這個曲線確實沒有電池放電曲線平緩

　　不過非常成熟的DC-DC電路早就解決了這個問題。比如TI的芯片BQ25504，在輸入電壓為80mV到3V之間的時候，能產生3V恒定的直流輸出。

　　二：浪涌電壓保護

　　開關頻率很高的現代功率半導體器件易受潛在的損害性電壓尖峰脈沖的影響。跨接在功率半導體器件兩端的浪涌電壓保護電容器（如EPCOSB32620-J或B32651..56）通過吸收電壓脈沖限制了峰值電壓，從而對半導體器件起到了保護作用，使得浪涌電壓保護電容器成為功率元件庫中的重要一員。

　　三：EMI/RFI抑制

　　這些電容器連接在電源的輸入端，以減輕由半導體所產生的電磁或無線電干擾。由于直接與主輸入線相連，這些電容器易遭受到破壞性的過壓和瞬態電壓。因此，世界上各個地區都推出了不同的安全標準，包括歐洲的EN132400，美國的UL1414和1283以及加拿大的CSAC22.2NO.0，1和8。

　　根據所能承受的浪涌電壓的峰值，對X和Y電容器還有更細的分類。例如：一個電容值高達1ΜF(xiàn)的X2電容器的額定峰值浪涌電壓為2.5KV，而電容值相近的X1電容器，其額定峰值浪涌電壓則為4KV。應根據負載斷電期間的峰值電壓來選擇合適的干擾抑制電容器的級別。在惡劣的環境下使用的電源，通常選用高溫元件。工業或?qū)I(yè)用電源，可選擇低ESR元件，如EPCOSB45294系列，在要求較高的總體可靠性時，是不錯的選擇。

　　為了對裝配的自動化、外型尺寸的壓縮、裝配成本的下降以及由此帶來的生產率的提高等加以利用，大多數設計師試圖沿用控制電路中所采用的SMD電容器技術。但是，選用混合技術以充分利用某些引線元件所具有的低得多的成本這一優勢的工程師也不在少數。

　　以上關于電容器的作用知識來自東莞市智旭電子有限公司研發部提供，更多關于資訊大家可移步至網站中智旭資訊中獲取。東莞智旭電子-安規電容之家，30年專注安規Y電容及陶瓷電容的研發生產銷售，全自動生產設備出貨快，鉆石品質，是合法安規電容生產企業，本著安全的安規電容生產，為科技守護美好生活，更好的守護我們身邊最?lèi)?ài)的人的安全。

　　電容器是實現電源的寬范圍電壓和電流組合的最關鍵的無源元件之一，電容器在電源中最重要的應用是在存儲能量;浪涌電壓保護;EMI抑制和控制電路等方面。
