電位器質量判斷

1. 轉動性能及開關可靠性檢查

在檢查電位器時，首先要轉動軸柄，檢查軸柄轉動是否靈活、平滑，聽到電位器內部觸點與電阻體有摩擦聲，說明電位器質量有問題。

對于帶開關的電位器，在旋動或推拉電位器軸柄時，應能聽到開關通、斷時清脆的"喀嗒"聲。也可用萬用表的低阻擋檢查開關兩焊片之間的通斷情況。

2. 電位器標稱阻位的測量

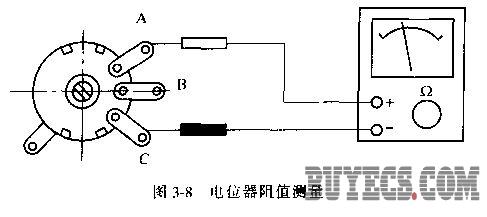

測量方法如下圖所示：首先將萬用表置歐姆擋，然后根據被測標稱阻值的大小選擇合適的量程。將萬用表的兩只表筆接電位器的A、C兩端，測得A、C兩端的阻值即為電位器的總阻值，它應符合標稱阻值的規定范圍。如萬用表指針不動，或阻值相差很多，則表明該電位器已損壞，不能再繼續使用。

?

3.電位器接觸情況的測量

測量方法如下圖所示。將萬用表置歐姆擋并選好測量量程，然后將萬用表的一只表筆接電位器的B端，另一只表筆接A、C兩端中的任一端，同時波動電位器軸柄，此時萬劇表的指針應隨著慢慢偏轉：當軸柄旋至極端位置時，電位器的阻值應為標稱阻值或最小接觸電阻。當反向旋轉軸柄時，則萬用表的指針應反向緩慢偏轉至最大或最小電阻值，若轉柄在轉動時，萬用表的指針有跳動或突然變?yōu)闊o窮大，則表明該電位器有接觸不良的情況，不能再繼續使用。

?
