四端子連接技術

在低阻值電阻器的情況下端子及引線的影響是不能被忽略的，因此必須直接連接電阻材料兩端的附加端子來進行電壓檢測。

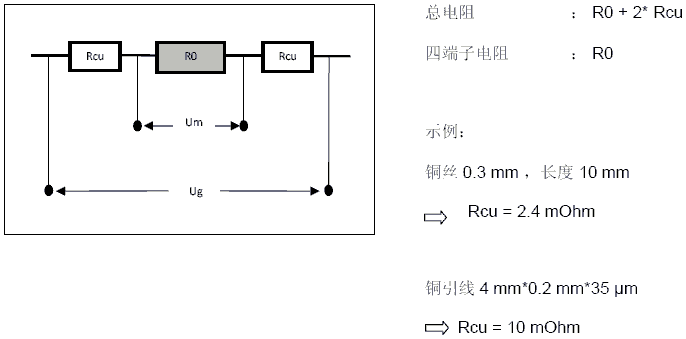

示例說明有缺陷的電阻結構和不恰當?shù)牟季€設計會引起非常大的誤差。一個10mOhm兩端子繞線電阻，銅引線的電阻占據了總電阻的20%，而僅一小段4mm的銅引線便可使電阻產生100%的偏差。

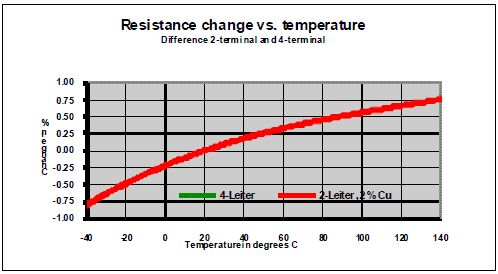

盡管端子和引線的冗余電阻可以通過補償校準來消除，但它對總電阻的溫度系數有著極大的影響。（如下圖所示）

盡管在本示例中，銅的比例極小，僅占2%（與上述示例中24%形成鮮明對比，TCR還是從接近零增至大約+80ppm/K。這意味著在產品規格書中給出所使用電阻材料TCR值的做法是絕對沒有價值的。

由電子束焊接的合成材料Cu-Manganin-Cu制造的電阻器實際上具有非常低的端子電阻，并且通過合適的布線設計，可以重新使用兩端子結構電阻器，通過合理布板設計、焊接等實現四端子連接性能。但是，在設計布局過程中，務必注意電阻器中的電流通路不能觸及電壓連接線（電壓傳感線路）。如果可能，應將傳感線路從電阻器內部以微帶線的形式連接到端子。
