分壓式
以下情況必須使用分壓式接法:
?、俅郎y用電器電阻遠大于或遠小于滑動變阻器電阻。‘
?、趯嶒炓蟠郎y用電器電流及其兩端電壓可以由0開始連續變化(例如測小燈泡的伏安特性曲線)。
?、蹖嶒炓蟠郎y用電器電流及其兩端電壓可變范圍較大。
?、懿捎孟蘖魇浇臃〞r,無論如何調節變阻器,電流、電壓都大于對應電表的量程。串分壓公式:U1/U2=R1/R2并分流公式:I 1/I 2=R2/R1在一個并聯電路中,電路中總電阻的倒數等于各支路上電阻的倒數之和。公式為:R串=R1+R2+R3+..+Rn公式為:1/R并=1/R1+1/R2+..+1/Rn

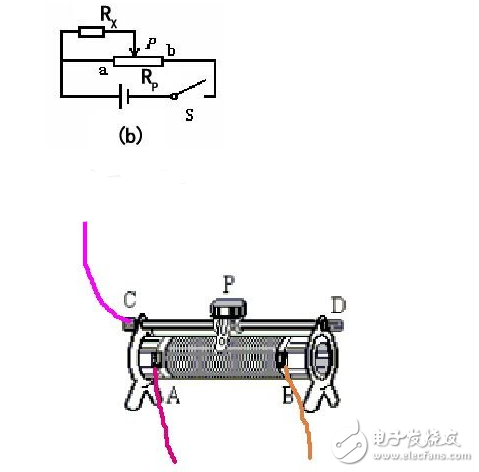

分壓式接法實物圖
分壓式如上圖所示,待測電阻Rx與滑動變阻器Rp的左邊部分電阻并聯后再與右邊部分串聯。因為待測電阻Rx與滑動變阻器Rp左邊電阻并聯,則待測電阻Rx與滑動變阻器Rp左邊電阻兩端的電壓相等,通過改變滑動變阻器滑片P的位置就可以改變待測電阻Rx兩端電壓,實現調節電壓目的。學生往往根據并聯分流的知識容易誤認為限流式。為了實驗安全,在合上開關前,滑片P應在最左邊(a端),這樣可以使待測電阻Rx上的電壓和電流均為零。在進行電路實物連接時,用一根導線連接滑動變阻器滑杠的一端,另外兩根導線連接滑動變阻器電阻線圈的兩端(即一上二下)。
實驗室接法
學生實驗用滑動變阻器(B上的藍色旋鈕為D點)連接的方法有6種,分別為AB、AC、AD、BD、BC、CD其中只有AC,AD,BD,BC這四種方法,也就是所謂的“一上一下”,可以改變阻值。剩下的兩種不能改變阻值。具體情況如下:1.當導線接AC時,滑片P向左移動時電阻變小,電流變大。當滑片P向右移動時,電阻變大,電流變小。接AD相同。2.當導線接BD時,滑片P向左移動時電阻變大,電流變小。當滑片P向右移動時,電阻變小,電流變大。導線接BC相同。3.當導線接CD時,這時的電阻幾乎為0,電流十分大。同時電阻的阻值不可以通過移動滑片P來改變,所以這時變阻器就相當于一根導線。另外,如果這樣直接接到電源上,就會發生短路。4.當導線接AB時。這時的電阻是最大的,那么通過的電流也很小。同時電阻的阻值也不可以通過移動滑片P來改變,也相當于一個定值電阻。
