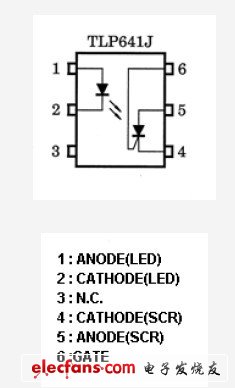

一個光控晶閘管(photo-thyristor)耦合(couple to)一個砷化鎵(gallium arsenide)紅外發光二極管組成。左邊1和2腳是發光二極管，當外加電壓后，驅動發光二極管(LED)，使之發出一定波長的光，以此 來觸發光控晶閘管。光控晶閘管的特點是門極區集成了一個光電二極管，觸發信號源與主回路絕緣，它的關鍵是觸發靈敏度要高。光控晶閘管控制極的觸發電流由器 件中光生載流子提。光控晶閘管陽極和陰極間加正壓，門極區若用一定波長的光照射，則光控晶閘管由斷態轉入通態。為提高光控晶閘管觸發靈敏度，門極區常采用 放大門極結構或雙重放大門極結構。為滿足高的重加電壓上升率，常采用陰極發射極短路結構。小功率光控晶閘管常應用于電隔離，為較大的晶閘管提供控制極觸 發;也可用于繼電器、自動控制等方面。大功率光控晶閘管主要用于高壓直流輸電。

　　當1和2腳加上5V以上電源后，就能使發光管發光，驅動光控晶閘管進入通態，此時，5和4腳構成一個電阻，阻值大約為10K。當1和2不加電壓時，則4和5可以看成一個無窮大的電阻。

　　2.

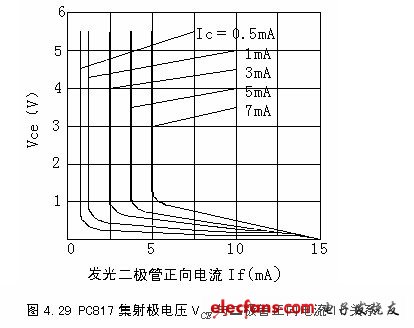

　　pc817是常用的線性光藕，在各種要求比較精密的功能電路中常常被當作耦合器件，具有上下級電路完全隔離的作用，相互不產生影響。

?

　　<光耦pc817應用電路圖>

　　當輸入端加電信號時，發光器發出光線，照射在受光器上，受光器接受光線后導通，產生光電流從輸出端輸出，從而實現了“電-光-電”的轉換。

　　普通光電耦合器只能傳輸數字信號(開關信號)，不適合傳輸模擬信號。線性光電耦合器是一種新型的光電隔離器件，能夠傳輸連續變化的模擬電壓或電流信號，這樣隨著輸入信號的強弱變化會產生相應的光信號，從而使光敏晶體管的導通程度也不同，輸出的電壓或電流也隨之不同。

　　PC817光電耦合器不但可以起到反饋作用還可以起到隔離作用。

?
