繼電器可以描述為一個電子開關，在實際應用中也是非常有用的，主要以下幾個作用：

一、有隔離作用

二、可以低電壓控制高電壓

三、可以小電流控制大電流

總體來說，可以說是弱電控制強電。

?

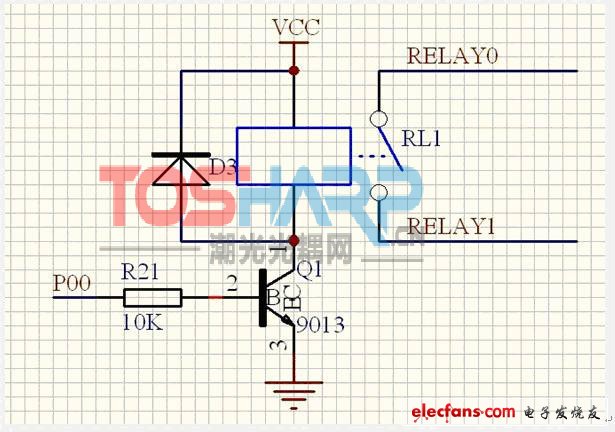

繼電器原理：當線圈通電導通時，繼電器常開觸點閉合，RELAY0和RELAY1導通，從而控制后面電路的導通，二極管D3的作用是繼電器線圈的續流作用，當繼電器通電或斷開時，會產生較大反電動勢，采用反向二極管的吸收，會起到很好效果。

經工業現場實驗證明：如果去掉此二極管，形成的干擾很大，會引起單片機系統復位。

如果控制干擾較強的設備時，建議采用《單片機+光耦+繼電器+強電設備》，這樣可以保證單片機系統可靠運行。在實際應用中很重要。

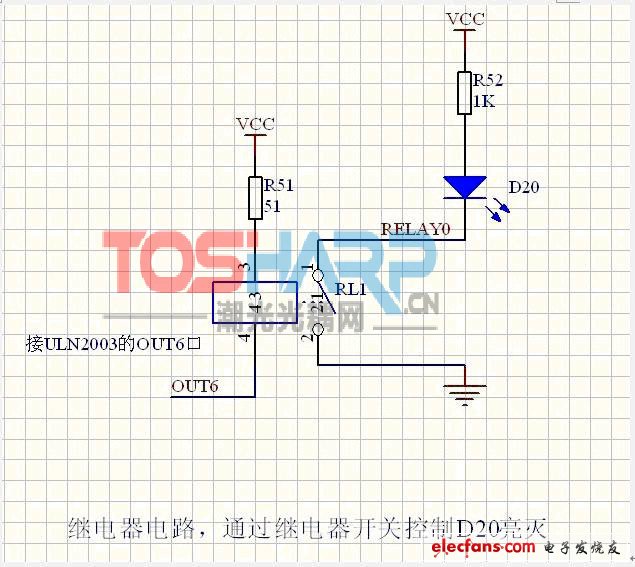

為了更明顯的學習繼電器，學習板中采用指示燈的方式，在繼電器導通的時候會聽到繼電器響聲，同時D20發光。

ULN2003的內部驅動電路如下圖，也是三極管驅動，內部集成了續流二極管，ULN2003內部集成了7組以下電路，ULN2803集成了8組，大家根據需要選擇，如果只需要一組的話就用三極管就可以了。

?
