ADM2582E/ADM2587E是具備±15 kV ESD保護功能的完全集成式隔離數據收發器，適合用于多點傳輸線路上的高速通信應用。ADM2582E/ADM2587E包含一個集成式隔離DC-DC電源，不再需要外部DC/DC隔離模塊。
該器件針對均衡的傳輸線路而設計，符合ANSI TIA/EIA-485-A-98和ISO 8482:1987(E)標準。

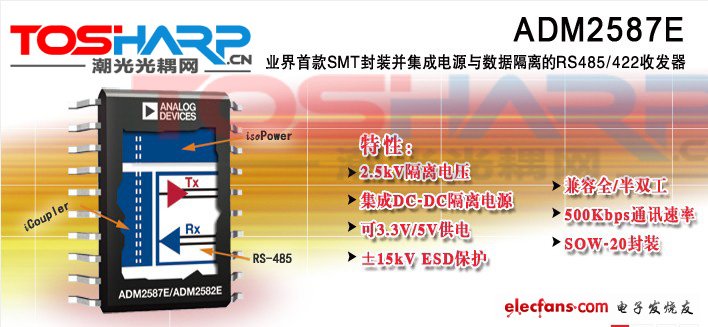

它采用ADI公司的iCoupler?技術，在單個封裝內集成了一個三通道隔離器、一個三態差分線路驅動器、一個差分輸入接收器和一個isoPower DC/DC轉換器。該器件采用5V或3.3V單電源供電，從而實現了完全集成的信號和電源隔離RS-485解決方案。
ADM2582E/ADM2587E驅動器帶有一個高電平有效使能電路，并且還提供一個高電平接收機有效禁用電路，可使接收機輸出進入高阻抗?fàn)顟B(tài)。
該器件具備限流和熱關斷特性，能夠防止輸出短路。
?
- 隔離的RS-485/RS-422收發器，可配置成半雙工或全雙工模式
- isoPower?集成式隔離DC/DC轉換器
- 在RS-485輸入/輸出引腳上提供±15 kV ESD保護功能
- 符合ANSI/TIA/EIA-485-A-98和ISO 8482:1987(E)標準
- ADM2587E數據速率： 500 kbps
- 5 V或3.3V電源供電
- 總線上擁有256個節點
- 開路和短路故障安全接收機輸入
- 高共模瞬態抑制能力： >25 kV/μs
- 熱關斷保護
| 產品型號 | 封裝 | 引腳 | 溫度范圍 | 包裝和數量 | 報價*(100-499) | 報價*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| ADM2587EBRWZ 產品狀態: 量產 | 20 ld SOIC - Wide | 20 | 工業 | Tube, 37 | $ 6.47 | $ 5.50 | Y 材料信息 |
| ADM2587EBRWZ-REEL7 產品狀態: 量產 | 20 ld SOIC - Wide | 20 | 工業 | Reel, 400 | $ 6.47 | $ 5.50 | Y 材料信息 |
?
