近幾年，低功耗在數碼家電設備和各種數碼產品領域成為一種趨勢。這種趨勢帶動了對低電源電壓的需求，從而對構成這些產品應用的功能器件的低電源電壓的需求也日益增長。為了滿足這種市場需求，我們在我們的產品陣容中增加了一款新的光耦合器，其能在低于5V的輸出電源電壓且2.7V以上的電壓下運轉。 閾值輸入電流IFHL控制為3.5mA (最大值)且通過採用Bi-CMOS工藝將最大電源電流ICC控制為3mA，從而有助于各種設備降低功耗。而且，這種產品能在 5V 電源電壓下運轉，并且也適用于用作可編程邏輯控制器(PLC)和其他元件的輸入/輸出介面時，以及需要5V電源的各種設備上。此光電耦合器的特點是保證 125°C的工作溫度(最大值)和20Mbps的高速資料傳輸速度，從而在低電源電壓下實現高速運行并在高溫環境中實現穩定可靠的運行。這種產品的適用範圍非常廣泛，包括消費類電子設備、數碼家電、測量設備和需要在高溫環境下運行的工業設備。

　　已添加到我們的產品陣容中的 3.3V/5V 驅動高速邏輯 IC 耦合器採用小型 SDIP6 封裝。 此外，雖然安裝面積約為 DIP8 封裝的一半，但TLP2766 符合國際安全標準的強化絕緣等級。 此外，這種產品在輸出段使用推拉輸出，Sink/Source驅動皆可。

?

　　特徵

　　反向邏輯輸出(推拉輸出)

　　高速資料傳輸: 20Mbps (典型值)

　　包含高共模瞬變抗擾度的高輸入-輸出雜訊電阻: |CMH|, |CML| ≥ 20kV/μs

　　應用

　　工廠自動化(FA)

　　設備等離子顯示板(PDP)

　　用于測量或控制設備的高速數位介面

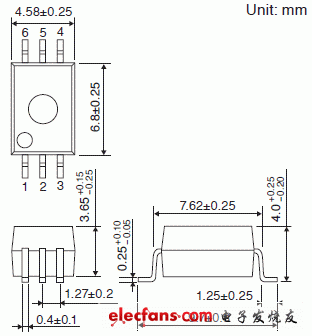

　　輪廓圖
