　　TLP352是可直接驅動中等容量IGBT或者功率MOSFET的DIP8封裝的IC耦合器。該產品的最大延遲時間為200 ns，光電耦合器之間的傳輸延遲時間差(PDD*) 為90 ns(上述延遲時間均為工作溫度範圍內的保證值), 能夠減少停滯時間，提高變頻電路的效率。該產品採用的是使用壽命非常長的新型LED，因此其工作溫度範圍較大，在-40°C到125°C之間。該產品適用于許多設備，包括極端熱環境下使用的工業設備、家用光電動力系統、數位家用電器、測量裝置和控制裝置。

　　*: PDD是傳輸延遲時間差的縮寫。

?

　　特徵

　　傳輸延遲時間: tpLH,tpHL=200ns (最大)

　　耦合器之間的傳輸延遲時間差(PDD) = ±90ns (最大)

　　工作溫度範圍大: Topr = ?40°C到125°C

　　峰值輸出電流: IOP = ±2.5A (最大)

　　低輸入電流: IFHL = 5mA (最大)

　　耐壓: BVs = 3750Vrms (最小)

　　應用

　　交流伺服放大器

　　功率調節器

　　通用變頻器

　　IH(感應加熱)

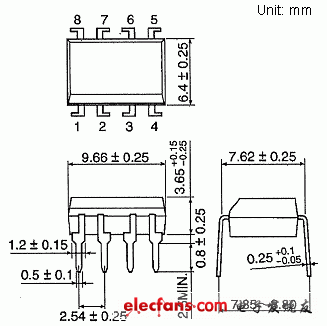

　　輪廓圖

?

　　*: 提供可選表貼式引腳類型。

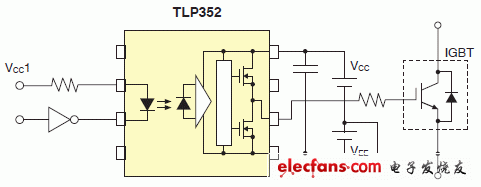

　　電路實例
