模擬電路設計失誤兩則

?

在設計的過程中，每個人都會犯錯誤，國外的工程師也會犯錯誤，他們把犯過的錯誤，無論大小，都記錄在了數據庫里面，整理成Knowledge Base，因此他們不怕犯錯誤。這里記錄小錯誤兩則，可能大家遇到過或者不會犯，還是看看好。
第一個問題：
在設計完成后，發現用來測量溫度的熱電阻的電路精度很差，超過了允許的范圍，表面上看似乎沒有什么問題。經過整理和測試，發現呢在控制器上用了兩個LDO，給MCU做采集的電源和給熱電阻供電的電源不是同一個，所以兩個電壓互相沒有關聯，在某些時候差別可能達到2%左右，因此加上別的誤差，這個錯誤導致了整個系統設計的問題。

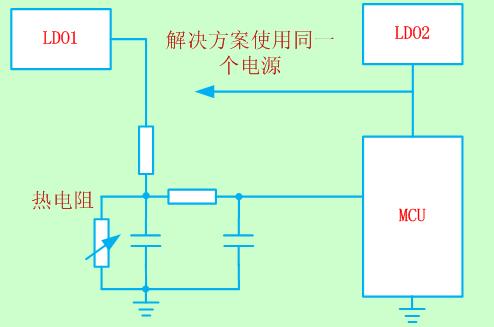

解決的最好辦法就是讓他們使用同一個電源LDO輸出。當然我們要注意LDO的輸出能力，千萬不要在解決一個問題的時候引入別的新的問題，這個是最最痛苦的事情了。

另外一個問題：
在模擬電路中，加入了一個齊納管來保護電路，但是遇到了在接近齊納管擊穿電壓的時候，電路的誤差非常大。
這是因?yàn)榻咏Ｗo(hù)電壓的時候，齊納管的電流會突然增大，導致測量計算的精度驟然降低。

正確的做法就是去掉齊納管，加大限流電阻，單片機內部存在保護電路的，這個以前已經論述過了。 這個電阻選取的時候，過大則使得測量的響應速度下降，過小則面臨單片機鉗位電流過大，需要慎重選取。
