其他的零點電壓檢測電路
?
在找這方面資料的時候發現了一個非常不錯的電路結構，可以用來檢測零點，后面可以級聯光耦，是一個不錯的結構。
這個電路的缺點就是不夠安全，強電和弱點并沒有辦法通過光耦隔離，這是一個很遺憾的事情。

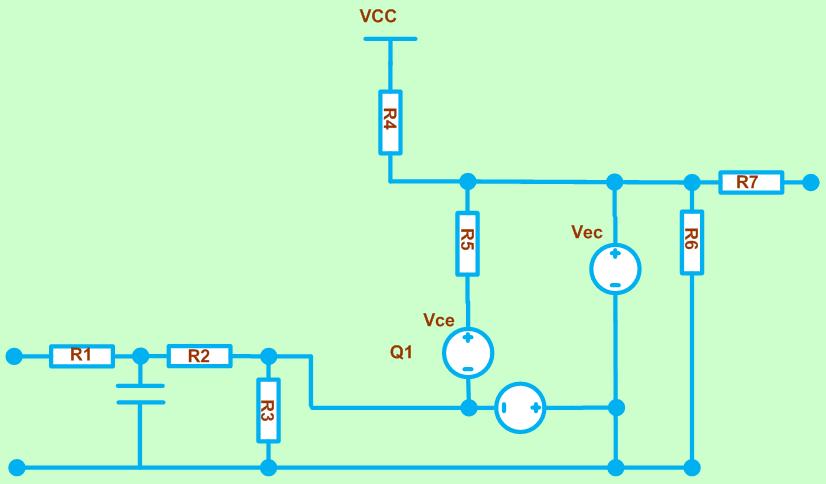

各個階段的等效圖：

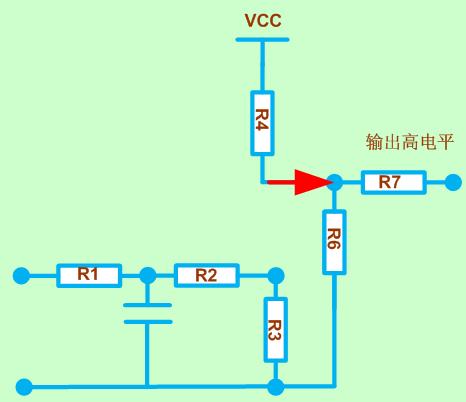

交流電上半?yún)^(qū)，電壓幅度較小的時候，Q1未導通&交流電下半?yún)^(qū)，電壓幅度較小的時候，Q1未導通：

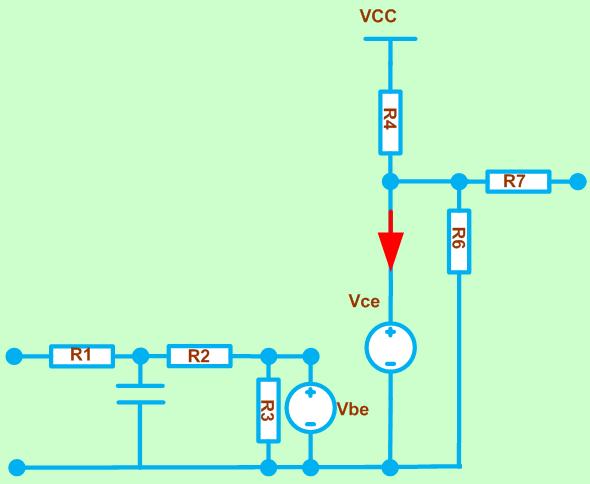

交流電上半?yún)^(qū)，電壓幅度較大的時候，Q1已導通：
交流電下半?yún)^(qū)，電壓幅度較大的時候，Q2已導通：
此電路要注意，當三極管在導通的時候存在一個線性區，所以斜坡較緩，需要做一些處理才能得到較好的邊沿。
小信號的過零檢測講究較少，可以采取以下的電路（變壓器耦合）
這個電路很常見，到處都有分析，我就不做注解了

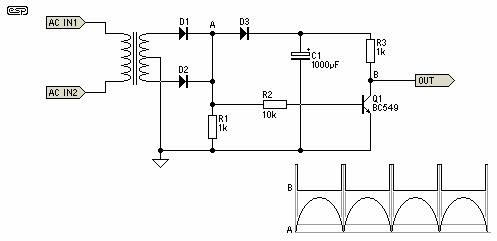

以下這張圖是流傳甚廣的圖：
脈沖的脈寬為：
以后集中討論運放在零點檢測的應用，一般適用于高速信號，和這里的應用有些差距。
