設計輸出檢測反饋電路
?
我們總是有一些感性的負載需要檢測電壓，我們?cè)跈z測的過程中總是會出現一些干擾導致輸入口的損壞，因此我們可以采用如下的電路結構。
紫色為信號輸入：我們需要檢測的外部電平信號
綠色為單片機輸入口：直接接在單片機上面，信號為5V（0.3×5=1.5以下為低，0.7×5=3.5以上為高）
藍色為診斷控制口：用來檢測整個電路在沒有信號的時候輸出為一個狀態，在有信號的時候?yàn)榱硪粋€(gè)狀態。

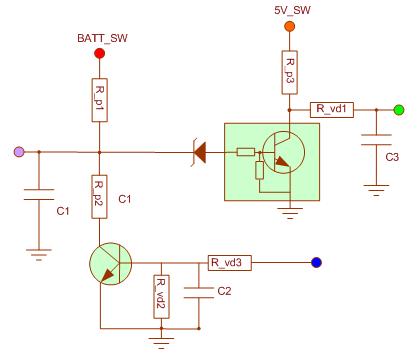

電路模型結構：
計算過程：
最后可得出結果：以下為輸入高電平門限。
紫色為信號輸入：我們需要檢測的外部電平信號
綠色為單片機輸入口：直接接在單片機上面，信號為5V（0.3×5=1.5以下為低，0.7×5=3.5以上為高）
藍色為診斷控制口：用來檢測整個電路在沒有信號的時候輸出為一個狀態，在有信號的時候?yàn)榱硪粋€(gè)狀態。

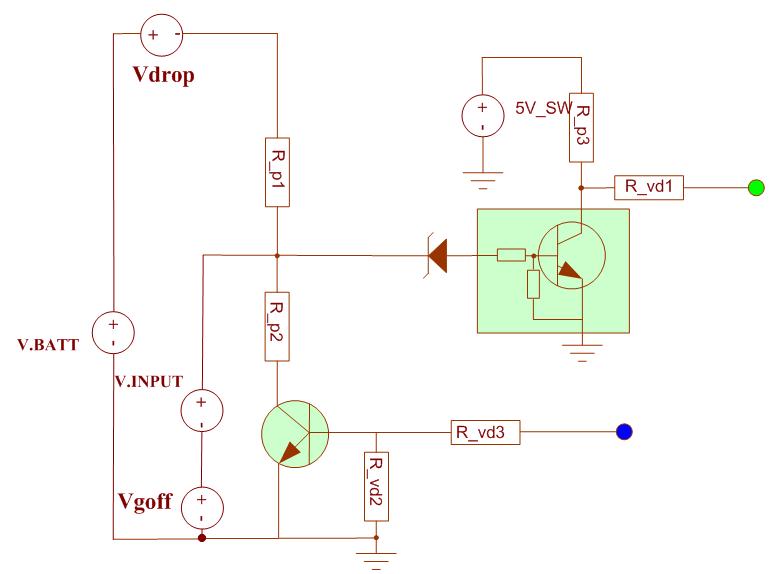

電路模型結構：

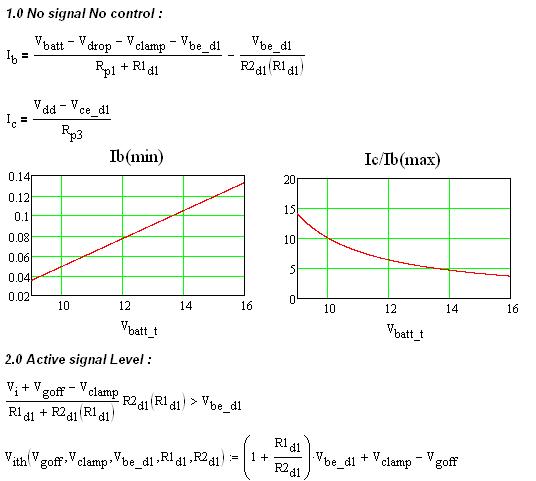

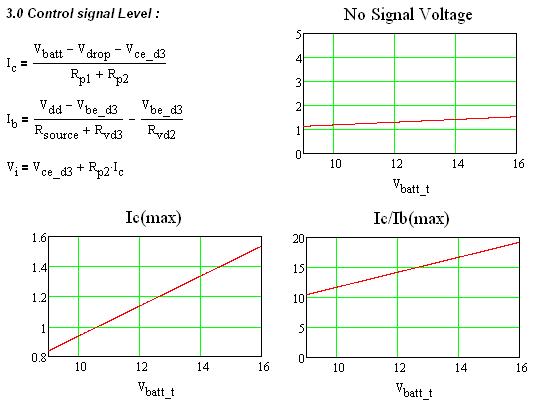

計算過程：
最后可得出結果：以下為輸入高電平門限。
