市電過零檢測電路-1

2009年11月21日 14:55 www.brongaenegriffin.com 作者:本站 用戶評論(0
關鍵字:
市電過零檢測電路-1
?
這里談一個過零檢測電路,光耦類的,分析其特性:

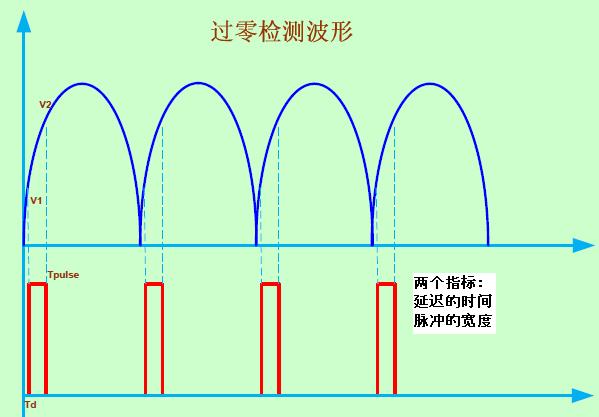

首先看圖形指標,兩個重要的參數就是延遲的時間和脈沖持續的時間。
點擊看大圖

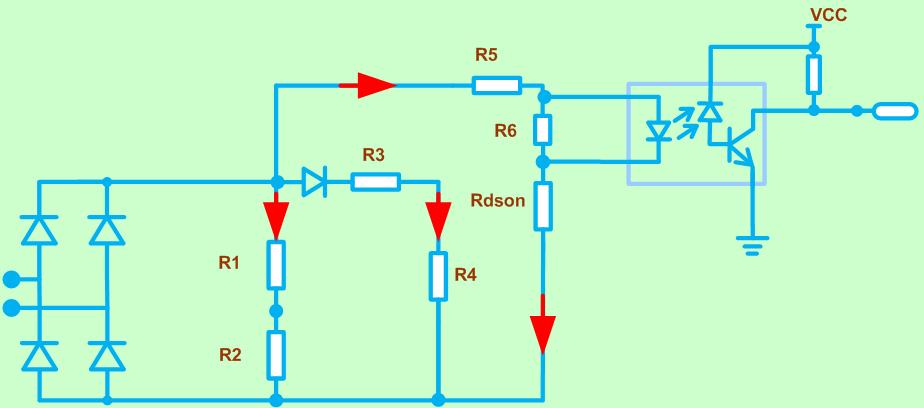

實現電路(此邏輯和上面是相反的,低電平是輸出,高電平是常態):

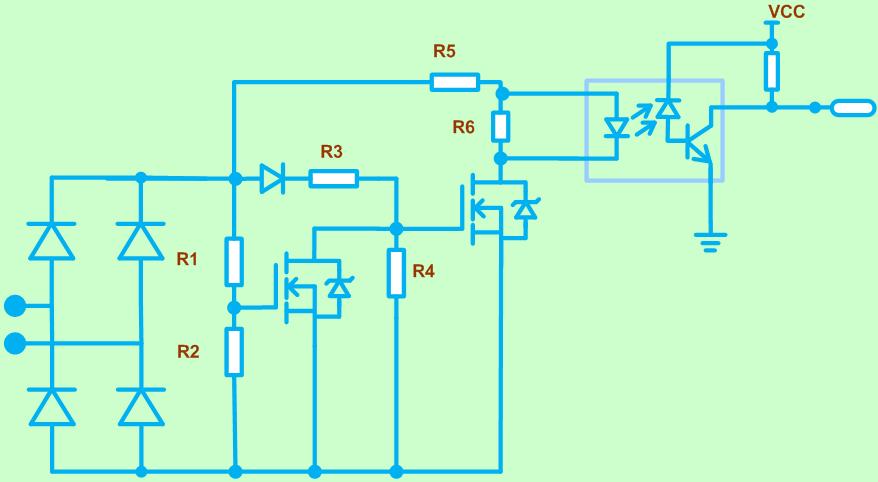

采用兩個MOS管先后開通的方式實現延遲:
點擊看大圖
輸出低電平狀態:
點擊看大圖
輸出低電平狀態:
點擊看大圖

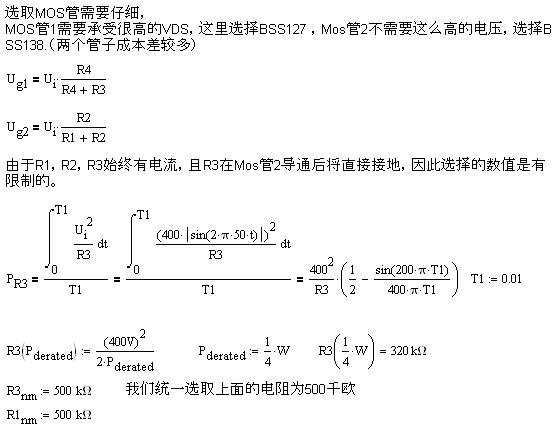

分析過程:

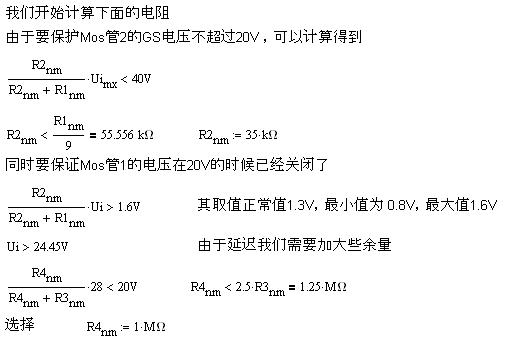

選擇電阻
點擊看大圖



以上運算為粗略估算,可大致參閱。

實用電路改進:
1.需要對Mos管的柵極做保護,加穩壓管
2.由于Mos管擊穿后可能短路,可以用兩個同樣的Mos電路串聯來保護(防止市電短路,這很可怕)。控制則并聯引出。
