熱電偶測溫電路原理圖

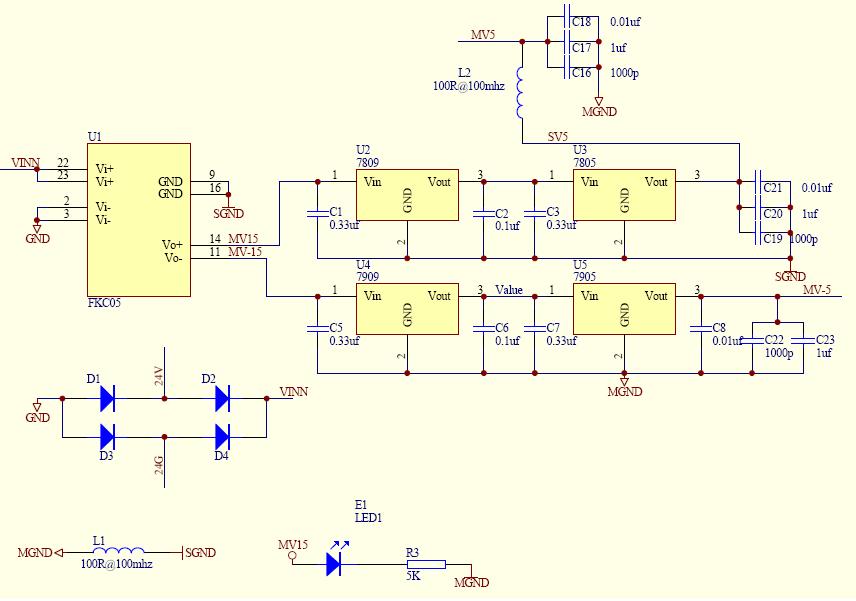

當時做的熱電偶電路非常簡單，用了一個ADI公司的熱電偶放大器AD595，不過這個玩藝非常的貴，而且還不太好買，另外還嘗試了一個直接轉成SPI的轉換芯片Maxim的Max6675。這個設計問題很多，不過忠于當初的設計理念，把所有的電路圖都發上來。
這里說明一下AD595，這個玩藝還是比較好用的，就是非常貴阿。

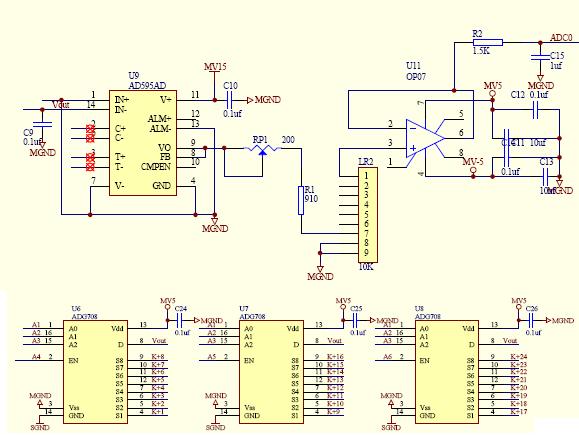

AD595的基本介紹AD595是AD公司生產的一款熱電偶放大器,他將儀器放大器和熱電偶冷接頭補償器全部集成在一塊單片芯片上,產生一個10mV/℃的輸出。管腳的可選擇性使其可以作為一個線性放大補償器或者是設置工作點控制器的開關輸出。AD595包含一個熱電偶故障報警,如果有熱電偶的一腳或雙腳開路,他可以顯示報警信號。報警輸出有很多種靈活的方式,包括TTL形式。AD595能夠用一個單端+5V電壓供電。如果用負電壓,則可以測量0℃以下的溫度。
MAX6675調試起來不太好用。
具有冷端補償和A/D轉換功能的單片集成Ｋ型熱電偶變換器，測溫范圍0℃～1024℃，主要功能特點如下：直接將熱電偶信號轉換為數字信號，具有冷端補償功能，簡單的SPI串行接口與單片機通訊，12位A/D轉換器、0.25℃分辨率，單一+5V的電源|穩壓器電壓，熱電偶斷線檢測，工作溫度范圍-20℃～+85℃
