dvi接口有什么作用:DVI全稱為Digital Visual Interface，是1999年由Silicon Image、Intel(英特爾)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同組成的數字顯示工作組DDWG(Digital Display Working Group)推出的接口標準，其外觀是一個24針的接插件。顯示設備采用DVI接口具有主要有以下兩大優點:
一、速度快:DVI傳輸?shù)氖?a target="_blank">數字信號，數字圖像信息不需經過任何轉換，就會直接被傳送到顯示設備上，因此減少了數字→模擬→數字繁瑣的轉換過程，大大節省了時間，因此它的速度更快，有效消除拖影現象，而且使用DVI進行數據傳輸，信號沒有衰減，色彩更純凈，更逼真。
二、畫面清晰:計算機內部傳輸?shù)氖嵌M(jìn)制的數字信號，使用VGA接口連接液晶顯示器的話就需要先把信號通過顯卡中的D/A(數字/模擬)轉換器轉變?yōu)镽、G、B三原色信號和行、場同步信號，這些信號通過模擬信號線傳輸?shù)揭壕?nèi)部還需要相應的A/D(模擬/數字)轉換器將模擬信號再一次轉變成數字信號才能在液晶上顯示出圖像來。在上述的D/A、A/D轉換和信號傳輸過程中不可避免會出現信號的損失和受到干擾，導致圖像出現失真甚至顯示錯誤，而DVI接口無需進行這些轉換，避免了信號的損失，使圖像的清晰度和細節表現力都得到了大大提高。
區分不同DVI標準
DVI接口有多種規格，分為DVI-A、DVI-D和DVI-I，它是以Silicon Image公司的PanalLink接口技術為基礎，基于TMDS(Transition Minimized Differential Signaling，最小化傳輸差分信號)電子協議作為基本電氣連接。TMDS是一種微分信號機制，可以將象素?cái)?shù)據編碼，并通過串行連接傳遞。顯卡產生的數字信號由發送器按照TMDS協議編碼后通過TMDS通道發送給接收器，經過解碼送給數字顯示設備。一個DVI顯示系統包括一個傳送器和一個接收器。傳送器是信號的來源，可以?xún)?nèi)建在顯卡芯片中，也可以以附加芯片的形式出現在顯卡PCB上;而接收器則是顯示器上的一塊電路，它可以接受數字信號，將其解碼并傳遞到數字顯示電路中，通過這兩者，顯卡發出的信號成為顯示器上的圖象。
前面我們已經提到過，DVI也分為幾種規格，其中DVI-A其實就是VGA接口標準，只是換湯不換藥而已，目前的DVI接口主要是DVI-D和DVI-I兩種，而這兩種規格中，又再分為“雙通道”和“單通道”兩種類型，我們平時見到的都是單通道版的，雙通道版的成本很高，因此只有部分專業設備才具備。
常見的DVI接口中，DVI-D接口只能接收數字信號，接口上只有3排8列共24個針腳，其中右上角的一個針腳為空。不兼容模擬信號。
DVI-I接口可同時兼容模擬和數字信號。兼容模擬信號并不意味著模擬信號的接口D-Sub接口可以連接在DVI-I接口上，而是必須通過一個轉換接頭才能使用，一般采用這種接口的顯卡都會帶有相關的轉換接頭。
18針和24針DVI的區別
在買液晶顯示器的時候，我們可能會發現，DVI有18針和24針兩種，有人說18針DVI是簡化版，比24針的性能差很多，而也有的人說24針DVI就是多了一些地線二者根本沒有區別。究竟事實是怎樣?
之前我們已經跟大家提到過，在DVI的不同規格中，又分為“雙通道”和“單通道”兩種類型，其實這18針、24針就是這兩種類型的差別。18針的DVI屬于單通道，而24針屬于雙通道，也就是說，18針的DVI傳輸速率只有24針的一半，為165MHz。在畫面顯示上，單通道的DVI支持的分辨率和雙通道的完全一樣，但刷新率卻只有雙通道的一半左右，會造成顯示質量的下降。一般來講，單通道的DVI接口，最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz，即現有23寸寬屏顯示器和20寸普通比例顯示器的正常顯示，再高的話就會造成顯示效果的下降。
那18針DVI接口的液晶顯示器是不是不能買呢?答案當然是否定的，目前我們使用的顯示器尺寸大多在20英寸以下，準確的說并不能算是大屏液晶顯示器，這些顯示器的標準分辨率都在18針DVI的能力范圍之內，除非是購買23英寸以上的大屏液晶顯示器，否則對18針還是24針這樣的煩惱完全沒必要太過在意。
DVI接口有五種 液晶顯示器端口全解析
液晶顯示器逐步淘汰傳統CRT顯示器是外來顯示設備的趨勢，液晶的優勢本文不再贅述。我們?cè)谫?gòu)買液晶顯示器的過程中，發現買臺液晶似乎要比買臺CRT顯示器要多不少的“學問”才可以買到誠心如意的好貨。我們之前已經介紹過了液晶面板的相關參數，今天來幫大家看看另一個常常提及的問題，液晶顯示器的端口。液晶顯示器的端口分類的方法有很多種，我們就以出現的頻繁程度來分類闡述。
|
一、 常用端口：
目前，主流的液晶顯示器一般都配備的是D-SUB或DVI。那么我們來看一下他們的區別和 功能。
1、D-SUB端口
D-SUB端口，（也稱VGA端口）。CRT顯示器上都用的是該接口。此接口共15針，分為3排，每排5針，接口為D字型，用于傳送模擬信號。一般主板集成的顯卡只提供該接口的輸出。目前，該接口的15針并沒有完全利用起來。15針中有5針是用來傳送紅（R）、綠（G）、藍（B）、行（H）、場（V）這5種分量信號的，1996年起，為在Windows環境下更好實現即插即用（PNP）技術，在該接口中加入了DDC數據分量。該功能用于讀取顯示器EPROM中記載的有關彩顯品牌、型號、生產日期、序列號、指標參數等信息內容。該接口有成熟的制造工藝、廣泛的使用范圍，使模擬信號傳輸中最常見到的一種端口。但，不論多么成熟，他畢竟是傳送模擬信號的接口。
2、DVI端口
DVI數字輸入接口：DVI接口是1999年由數字顯示工作組DDWG(Digital Display Working Group)推出的接口標準，是Digital Visual Interface的縮寫，其造型是一個24針的接插件。是專為L(zhǎng)CD顯示器這樣的數字顯示設備設計的。傳輸模擬信號的過程中，首先要在計算機的顯卡中經過數字/模擬轉換，將數字信號轉換為模擬信號傳輸?shù)斤@示設備中，而在數字化顯示設備中，又要經模擬/數字轉換將模擬信號轉換成數字信號，然后顯示。在經過2次轉換后，不可避免地造成了一些信息的丟失，對圖像質量也有一定影響。而DVI接口中，計算機直接以數字信號的方式將顯示信息傳送到顯示設備中，避免了2次轉換過程，因此從理論上講，采用DVI接口的顯示設備的圖像質量要更好。另外DVI接口實現了真正的即插即用和熱插拔，免除了在連接過程中需關閉計算機和顯示設備的麻煩。所以，現在很多液晶顯示器都采用該接口。DVI又分為DVI-A、DVI-D和DVI-I。
DVI-A端口用于傳輸模擬信號，其功能和D-SUB完全一樣。
DVI-D端口用于傳送數字信號，是真正意義上的數字信號接口。
DVI-I端口用于傳送兼容信號，通過接口上活躍針腳定義的不同，傳送模擬或數字信號。其中DVI-I端口中還分為單通道和雙通道。

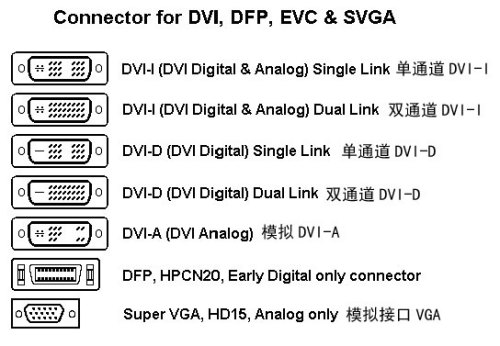

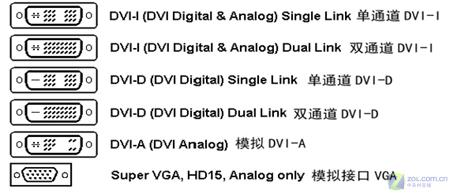

關于D-SUB和DVI的各種接口的對比，參考下圖：
接口的對比圖
如何選購VGA和DVI接口的產品：
目前，市場上大部分19英寸以上的新品液晶顯示器都配備的DVI-D或DVI-I的接口?？催^(guò)以上介紹，相信大家對市場上不帶DVI接口的液晶顯示器也有了明確的認識，其實只要不是使用在1600x1200這樣的高分辨率下，DVI和VGA的差別并不大，在19英寸的1280x1024或?qū)捚恋?440x900這樣的分辨率下，二者基本看不出多大分別，至于顯示器的相位和幾何畫面失真的問題，隨著顯示器自動調節技術的發展，一鍵AUTO過都能搞定。從這些看看出這類單VGA接口的產品也不是不能購買的。
二、 擴展端口：
一些顯示器為了能夠接駁更多的設備或者視頻源，提供了S端口和RF射頻端口。我們一同來看一下他們的具體功能。
S端口
S端口，是一種五芯接口，由兩路視頻亮度信號、兩路視頻色度信號和一路公共屏蔽地線共五條芯線組成(實際上還有與其配套的亮度、色度分離器)。從結構可見，它是用來將亮度和色度分離輸出的設備。這種設計主要是為了克服視頻節目復合輸出時的亮度和色度的互相干擾。一般的廣播電視的亮度信號帶寬為6MHz，而國內的PAL制式彩色信號帶寬為1.5MHz。復合視頻輸出是將4.43MHz波頻率的色度副載信號間置于視頻亮度信號中，在顯示輸出時進行色度解調，將色度副載波從復合視頻信號中濾出來，這樣就可能損失亮度信號中4.43MHz±0.75MHz的頻率，降低了水平清晰度。另外，沒有完全濾掉的色度副載波可能會干擾亮度通道，而處于4.43MHz邊緣的亮度信號則會進入色度解調電路，二者互相干擾，降低了播出質量。采用S端口的亮度和色度分離輸出可以提高畫面質量。為了更好地兼容有S端口的輸出設備，目前市場上已經開始有集成了S端口的液晶顯示器。
RF射頻端口，即無線電射頻（Radio Frequency）。是家庭有線電視采用的接口模式。RF 的成像原理是將視頻信號(CVBS)和音頻信號(Audio)相混合編碼后，輸出然后在顯示設備內部進行一系列分離/ 解碼的過程輸出成像。由于步驟繁瑣且音視頻混合編碼會互相干擾，所以它的輸出質量也是最差的。帶此類接口的顯示器，只需把有線電視信號線連接上，就能直接收看有線電視。此接口普遍存在在液晶電視上，市場上一些可以看電視的液晶顯示器中也必然有該接口。
三、 罕見端口：一些專業顯示器或者為了能夠提供廣泛接駁力的液晶顯示器，甚至提供了AV端口、色差端口及HDMI端口。我們來共同了解一下這些端口的用途。
AV端口
AV端口是電視上最常見的端口之一，但在液晶顯示器上極為罕見。標準視頻接口（RCA）：也稱AV 接口，通常都是成對的白色的音頻接口和黃色的視頻接口，它通常采用RCA(俗稱蓮花頭)進行連接，使用時只需要將帶蓮花頭的標準AV 線纜與相應接口連接起來即可。AV接口實現了音頻和視頻的分離傳輸，這就避免了因?yàn)橐?視頻混合干擾而導致的圖像質量下降，但由于AV 接口傳輸?shù)娜匀皇且环N亮度/色度(Y/C)混合的視頻信號，仍然需要顯示設備對其進行亮/ 色分離和色度解碼才能成像，這種先混合再分離的過程必然會造成色彩信號的損失，色度信號和亮度信號也會有很大的機會相互干擾從而影響最終輸出的圖像質量。AV還具有一定生命力，但由于它本身Y/C混合這一不可克服的缺點因此無法在一些追求視覺極限的場合中使用。
色差端口
色差端口是面對專業視頻用戶的接口，目前可以在一些專業級視頻工作站/編輯卡專業級視頻設備或高檔影碟機等家電上看到有YUV YCbCr Y/B-Y/B-Y等標記的接口標識，雖然其標記方法和接頭外形各異但都是指色差端口( 也稱分量視頻接口) 。它通常采用YPbPr 和YCbCr兩種標識，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出。作為S-Video的進階產品，色差輸出將S-Video傳輸?shù)纳刃盘?hào)C分解為色差Cr和Cb，這樣就避免了兩路色差混合解碼并再次分離的過程，也保持了色度通道的最大帶寬，只需要經過反矩陣解碼電路就可以還原為RGB三原色信號而成像，這就最大限度地縮短了視頻源到顯示器成像之間的視頻信號通道，避免了因繁瑣的傳輸過程所帶來的圖像失真，所以色差輸出的接口方式是目前各種視頻輸出接口中最好的一種。能夠提供該接口的液晶顯示器，對于面板和控制IC的要求都非常高，一般價格不菲。
HDMI接口
HDMI是高清晰度多媒體接口（High Definition Multimedia）。他可以提供高達5Gbps的數據傳輸帶寬，可以傳送無壓縮的音頻信號及高分辨率視頻信號。同時無需在信號傳送前進行數/?；蛘吣?數轉換，可以保證最高質量的影音信號的數字傳送。將傳統的視頻傳送線纜和音頻傳送線纜集成到HDMI的傳送線纜中。目前，HDMI在針腳上和DVI兼容，只是采用了不同的封裝。與DVI相比，HDMI可以傳輸數字音頻信號，并增加了對HDCP的支持，同時提供了更好的DDC可選功能。HDMI支持5Gbps的數據傳輸率，最遠可傳輸15米，足以應付一個1080p的視頻和一個8聲道的音頻信號。而因?yàn)橐粋€(gè)1080p的視頻和一個8聲道的音頻信號需求少于4GB/s，因此HDMI還有很大余量。這允許它可以用一個電纜分別連接DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的設備具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。由于HDMI的接口標準還有可能會有更新版本，HDMI輸出設備少及成本原因，目前擁有HDMI的液晶顯示比較罕見。
產品列舉：
提供以上幾種特殊端口的往往是作為家庭多媒體中心顯示設備的大尺寸液晶，市面上在售的24英寸液晶顯示器器主要有：
明基FP241W配備了D-Sub、DVI-D、S-Video、AV視頻端子、分量色差，超齊全的6種視頻接口。
戴爾24英寸寬屏液晶2407WFP提供15針D-Sub、DVI-D（支持HDCP）、S-video等端口。
三星244T配備了模擬15針D-Sub、DVI、AV、S-Video、Component等接口。
賽普特 X24WG-Naga在提供VGA和DVI兩個接口的同時還增加了兩個HDMI接口。
除一些24英寸液晶外，還有價格昂貴的超大屏幕液晶顯示器，如戴爾30英寸寬屏液晶3007WFP、 三星32英寸320P、三星40英寸400P、三星46英寸460P、飛利浦BDL4221V、瑪雅 DreamWorksⅢ、瑪雅 DreamWorksⅡ 、明基 FP301W、NEC LCD3210、NEC LCD4000、NEC LCD4010、NEC LCD4610等等。
還有一小部分19、20英寸的產品也配備了多種特殊接口，如戴爾20英寸普屏液晶2007FP、20英寸寬屏液晶2007WFP，以及優派的“百變王子”N1900w/wb等。
