LM1246引腳功能及內部結構電路圖

2008年01月24日 18:12 本站原創 作者:本站 用戶評論(0
關鍵字:

LM1246是一款新型的帶寬為150MHz寬帶視頻放大器。其具有許多優秀的功能,主要的有以下一些:內建增強型的I2C兼容微控制接口;ROM內含512個字符空間,RAM內含512個字符空間,4個8位的數模轉換輸出接口;屏顯窗口具有淡入淡出功能和透明的半級灰度功能;無信號時的屏幕保護功能;供電電壓跌落時,消除亮點功能;行場消隱;電源電壓降至65%時轉入安全模式。LM1246常常和視放輸出電路LM246X、 偏置電路LM2479/80配合使用。LM1246的后綴很多,不同的后綴代換容易導致屏顯不正常,代換時需要注意。工作電壓范圍:4.75V≤VCC≤5.25V。

表81  LM1246引腳功能

腳號

腳名

功能

腳號

腳名

功能

1

V Flyback

場回掃脈沖輸入

13

DAC4

數模轉換輸出4

2

VREF Cap

基準電壓電路外接電容

14

DAC3

數模轉換輸出3

3

VREF REXT

基準電壓電路外接電阻

15

DAC2

數模轉換輸出2

4

Analog GND

地(模擬電路部分)

16

DAC1

數模轉換輸出1

5

Blue VIN

視頻信號輸入

17

Analog GND

地(模擬電路部分)

6

Red VIN

紅視頻信號輸入

18

Analog VCC

電源(模擬電路部分)

7

Green VIN

綠視頻信號輸入

19

Green VOUT

綠視頻信號輸出

8

Digital GND

地(數字電路部分)

20

Red VOUT

紅視頻信號輸出

9

PLL Filter

鎖相環濾波器

21

Blue VOUT

藍視頻信號輸出

10

Digital VCC

電源(數字電路部分)

22

ABL

自動射束電流限定

11

SDA

I2C總線數據脈沖

23

Clamp

鉗位脈沖輸入

12

SCL

I2C總線時鐘脈沖

24

H Flyback

行回掃脈沖輸入

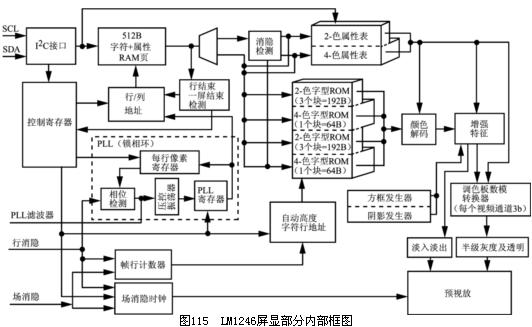

內部結構電路圖
