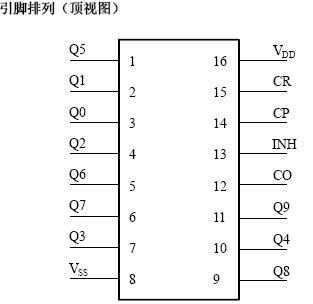

引出端功能符號
CO：進位脈沖輸淵
CP：時鐘輸入端
CR：清除端
INH：禁止端
Q0-Q9 計數脈沖輸出端
VDD：正電源
VSS：地
真值表
輸入輸出
CP INH CR Q0-Q9 CO
× × H Q0
↑ L L
H ↓ L
計數
計數脈沖
為Q0-Q4
時：CO=H
L × L
× H L
↓ × L
× ↑ L
保持
計數脈沖
為Q5-Q9
時：CO=L
cd4017引腳圖 cd4017管腳圖
