DVI 的定義：
DVI-A ： 就是與 VGA 規范一樣的 包括 RGBHV 信號線的模擬接口，
RGB 是什么不用贅述了吧， HV 分別是水平 和 垂直 掃描的 行同步 與 場同步信號。
VaGA 接口規范同樣提供 RGBHV ， 所以 DVI-A 就是兼容 VGA 接口的。
DVI-D ： Silicon Image、Intel、Compaq、IBM、HP、NEC、Fujitsu等公司
共同組成數字顯示工作組（Digital Display Working Group，DDWG）制定。
數字信號由Silicon Image的 發送器按照TMDS協議編碼后通過TMDS通道發送給
接收器（一般也是 Silicon Image 的芯片）再解碼。
根據DVI標準，一條TMDS通道可以達到165MHz的工作頻率和10-bit接口，也就是可以提供1.65Gbps的帶寬，這足以應付1920*1080/60Hz的顯示要求。另外，為了擴充兼容性，DVI還可以使用第二條TMDS通道，這樣其帶寬將會高過2Gbps。
DVI-D 才是 真正的數字信號傳輸。
DVI-A 只是換湯不換藥的定義而已。其實就是 VGA 接口標準。
DVI-I 是整合了上述 DVI-A 以及 DVI-D 的接口的總稱。
具體在接口插座管腳定義上有明顯的區分。也就是說：看看 DVI 的接口管腳就知道個大概了。
概述：
DVI-A ( A= Analog ) 是模擬信號接口， 只能去接 DVI-A 或者 VGA 接口的信號。
DVI-D ( D= Digital ) 是數字信號接口， 只能去接 DVI-D 接口的信號。
DVI-I ( I = A+D = Integrated ) 含及上述兩個接口， 在管腳定義上有明顯的區分，
當 DVI-I 接 VGA 時， 就是 起到了 DVI-A 的作用 ；
當 DVI-I 接 DVI-D時， 只起了 DVI-D 的作用。

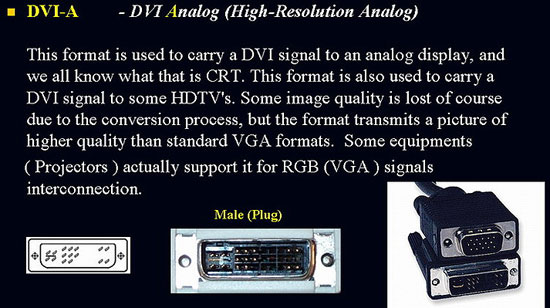

DVI-A 的接口圖示：

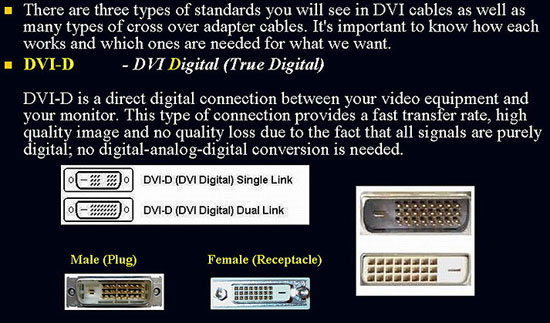

DVI-D 的接口圖示 ：

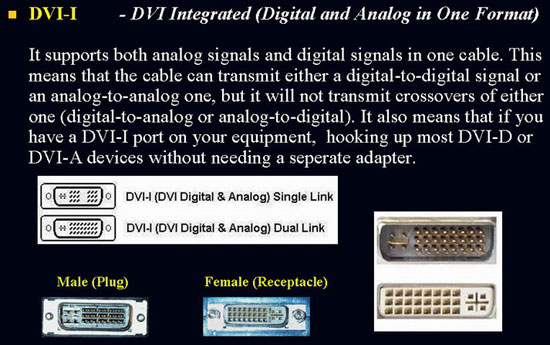

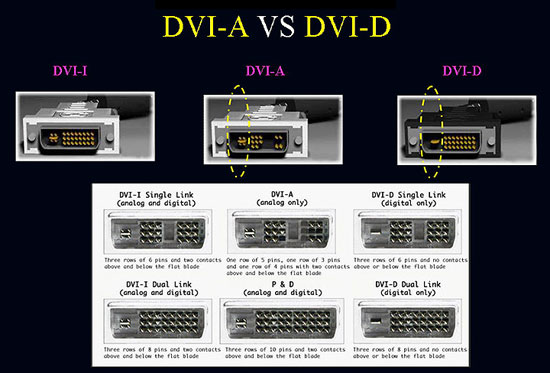

DVI-I 的接口圖示 ：
這只是參考圖示， 是根據某些廠家的線纜制作的實物拍照的樣圖。 這也不是絕對的。實際確切的管腳定義在以后續圖時詳細說明，包括： 管腳定義， 聯接圖示， HDCP 說明， HDMI 范例。為了通俗些， 都描述的不是很難。因為若是懂技術的同行就不需要俺來講解了， 全都是給海外整個集團各個部門普及知識用的。（英文就不必翻譯了， 俺在樓上都基本用中文描述了一遍。英文的不看也行。俺的英文很濫的，慚愧啊。）
給出的圖示中 ： 按電子屆的“行話”說 插座有“公， 母” 之分， 實際本行內（中英文）定義就是這么說的（可不是俺的發明， 大家可別往歪處想。 ）以后會給出實際圖示描述的聯接指南， 俺自己做的。希望對網友有些小小的參考。
補充幾點：
Single Link 可理解為 單通道；
Dual Link 可理解為 雙通道。
另外 DVI-A 與 DVI-D 不是相互兼容／通用的。
例如 AE500 投影儀就是 DVI-D 的輸入接口， 你只能接駁 DVI-D 的視頻源（例如 DVD 影碟機）。
這就等于定死了： 你必須得用 DVI-D 的接口。
或這么說： AE500 可以去接 DVI-I 的視頻源， 但只能用 DVI-I 接口中的 DVI-D部分。
從 DVI-I 以及 DVI-D 的管腳圖的差別就可以看出 DVI-A 的信號規范了。
大家可以看看： DVI-I 與 DVI-D 的差別是這么幾個插腳 ：

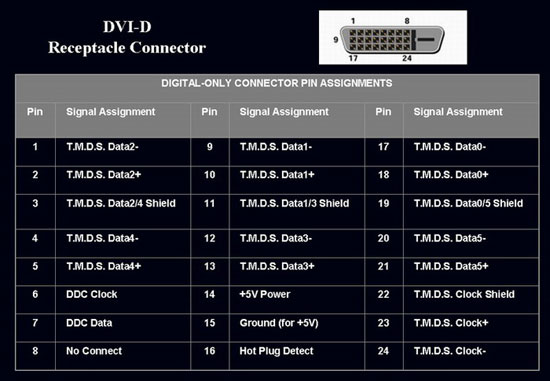

DVI-D：

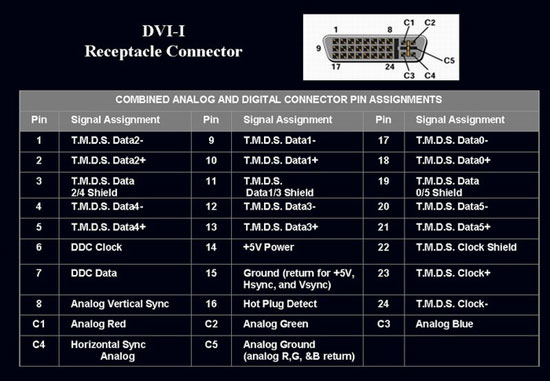

DVI-I ：
C1 = Analog Red 模擬視頻信號 三基色信號線中的 紅
C2 = Analog Green 模擬視頻信號 三基色信號線中的 綠
C3 = Analog Blue 模擬視頻信號 三基色信號線中的 藍
C4 = Analog H （ Horizontal ）sync 模擬視頻信號 （水平掃描） 行同步信號
C5 = Analog Ground 模擬視頻信號 地線
8 = Analog V （ Vertical ） sync 模擬視頻信號 （垂直掃描） 場同步信號
（ 在 DVI-D 中， 8 是 No Connect 就是 空腳， 什么也沒有連接 ）
除了地線以外， 是不是 DVI-D 的原架構規范基礎上，多了 R G B H V 這幾個與 VGA 定義一樣的信號線插腳？所以 這 DVI-D 多余出來的 管腳就是 DVI-A ， 二者結合組成了 DVI-I 。（其中還有 6 ， 7 腳等是 VGA 定義中 DDC2B 的規范，雖然DDC2B也是計算機 VGA接口 即插即用的補充定義。這里對模擬視頻聯接 DVI-A 可以忽略。 DVI 數字部分的數據傳輸還是需要的DDC2B信號的）
看完管腳規范／定義后， 再看看實際的圖例。 VGA的規范中還有 即插即用的 DDC2B 的規范以及相應的管腳，接計算機時必用。但是對于 DVI 來說 若是接其他模擬視頻設備就不需要了。一般的 DVI 接口轉VGA 的模擬部分的信號線都是基于RGBHV 的。

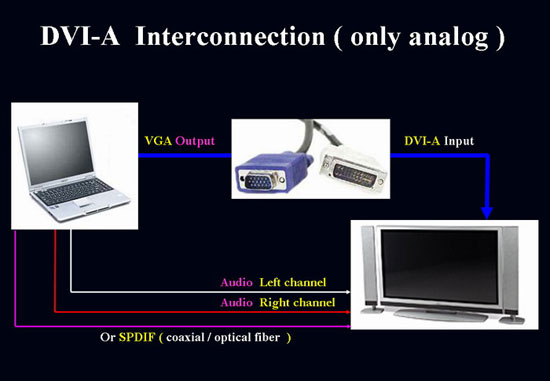

DVI-A 聯接圖示：
假設 顯示終端是 DVI-I （或 DVI-A） 的接口， 信號源是 VGA 接口的， 那就配置這樣一根線纜聯接即可。大家看到了吧：一端是接視頻源的 VGA 接口，另一端是接終端的 DVI-I （或者 DVI-A）接口。
圖中俺還畫了音頻的連接線， 其實大家一看就明白， 不用俺贅述了吧。

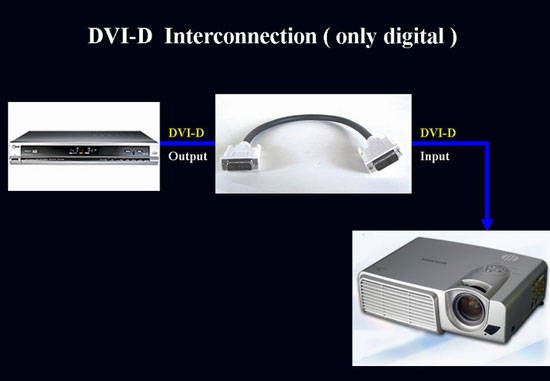

DVI-D 聯接圖示：
假設顯示終端是 DVI-D 接口的投影儀， 而信號源是 DVI-D 接口的 影碟機，就配備這樣一根 DVI-D 線纜即可。
其實今后大部分是這種情況。許多視頻源都是 DVI-D 的輸出接口，而顯示終端也大都是 DVI-D 的 （ 例如 AE500 ）。

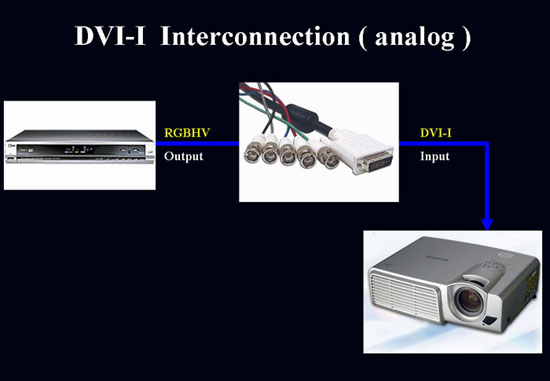

RGBHV：
當使用模擬部分 （DVI-A） 聯接時，除了 VGA 以外，也可以聯接 RGBHV 輸出的其他視頻設備。這種插座／插頭 在視頻廣電設備中常見， 不用俺多說了吧。
大家可以看到，線纜中的插頭里： 除了 三基色的 R G B （紅 綠 藍 ）以外， 還有兩個 H V （ 行 場 ） 同步信號線。由于插頭的外殼是接地的， 所以從 DVI-I 連接線的這端就只有 R G B H V 五個信號線聯接了。不管你接的是模擬的 VGA 插座也好， 別的模擬視頻連接插座也好， 其實萬變不離其宗： R G B H V ！

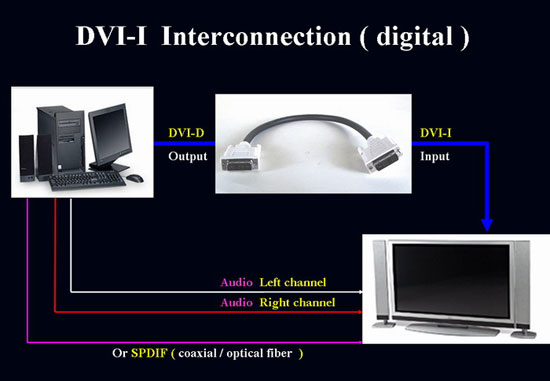

DVI-I 輸入端 聯接 DVI-D 輸出時 ：
俺已經說過了， 就是 DVI-I中的 DVI-D 部分起了作用， 實際就是 DVI-D 聯接。

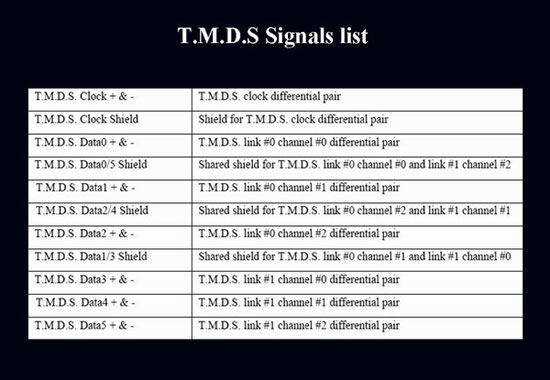

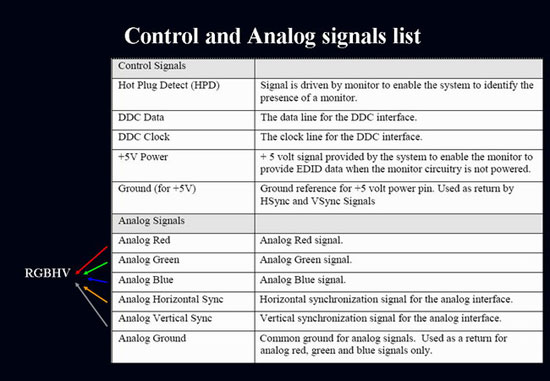

這是 DVI 信號線中的TMDS數字信號以及控制信號、模擬信號列表：
數字信號部分
模擬信號部分
大家可以看到： 模擬部分關鍵的就是 RGBHV (模擬接地信號線除外)。
AE500是DVI-D接口,可不可以接DVI-I接口呢?一定要接DVI-D嗎,DVI-I不是可以兼容-D的么？DVI-I輸出的HTPC連接DVI-D的AE500有沒有問題?
DVI-D可以用DVI-I的接口， 電氣原理上沒什么不適。 打個通俗的比喻吧：DVI-I 是現金加支票兩種結算方式 ，比較靈活，選擇余地大。DVI-D只是現金結算方式，就一種選擇。那么DVI-I是可以與DVI-D做交易的， 因為DVI-I的有兩種方式可以選擇，其中一種恰好適合DVI-D 。因為DVI-D只做現金交易，那好，DVI-I 就放棄 支票交易模式。單單用DVI-I 中的現金交易模式來與DVI-D溝通，不知比喻適合否。
例如AE500投影儀就是DVI-D 的輸入接口， 你只能接駁 DVI-D 的視頻源（例如 DVD 影碟機）。這就等于定死了： 你必須得用 DVI-D 的接口。或這么說： AE500 可以去接 DVI-I 的視頻源， 但只能用 DVI-I 接口中的 DVI-D部分。若是 非要用 DVI-I 插座去接 DVI-D ，并且機械聯接上不吻合的話，就用鉗子將多余的 DVI-A 的那幾個管腳拔掉。 不就只剩下DVI-D 了嘛。當然先預埋線纜， 后補做插座也不是不好。DVI-I 輸出的 HTPC 接 DVI-D 沒有問題， 只是 HTPC 本身就有 VGA 接口了，還輸出 DVI-I 干嘛？俺的 ATI 鐳系列 AGP 卡 是只輸出 DVI-D的， 沒有多余的 DVI-A 的必要。因為 AGP顯卡有 模擬的 VGA D SUB 15 接口啊， 就是通用的接普通監視器的VGA 接口，這不就等于是DVI-A嘛。
DVI的缺點是沒有附帶Audio音頻聯接，而且DVI的接口插座是沿襲以前的一些插座模式（例如什么P&D、DFP…），顯得有些大。大家都知道如今計算機多媒體常用的IEEE1394以及USB接口吧，都很小、輕靈，但它們的速度也不慢啊。DVI的下一代繼承者：HDMI出現了，解決了俺說的上述問題。

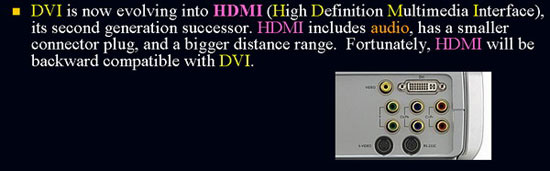

本圖相片中的插座只有DVI-D，還沒有HDMI 插座：

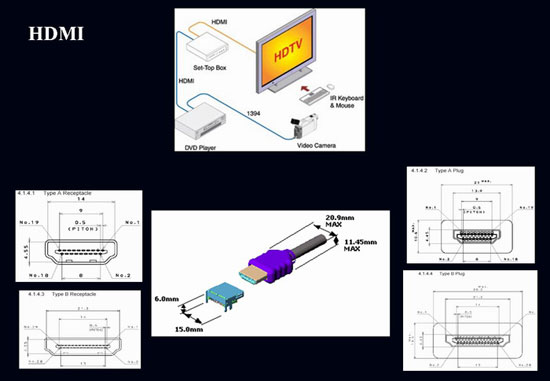

HDMI 的樣式：
與大家經常玩的USB接口、IEEE1394 接口以及一些數碼相機的接口相仿，但是內含全部Video視頻，Audio 音頻聯接信號。麻雀雖小，五臟俱全。承擔將來的HDTV 高清晰數字電視信號傳輸也綽綽有余，大家不必?fù)?dān)心：）

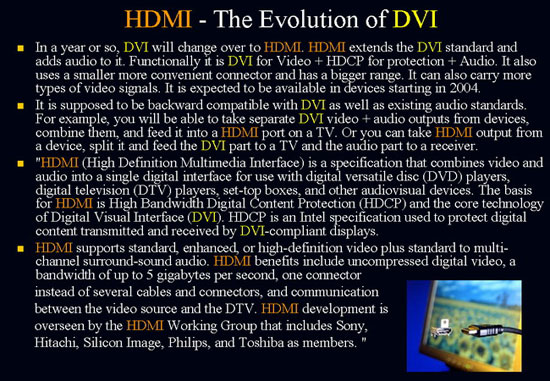

HDMI 肯定會替代DVI 的，HDMI 發揚光大了DVI 的特點（數字視頻信號TMDS傳輸），并融入了AUDIO （數字音頻信號傳輸）。所以HDMI ＝VIDEO+HDCP+AUDIO （數字視頻，版權保護，數字音頻）。
出于向下兼容的考慮，HDMI兼容DVI，所以有許多可行的解決方案，例如：從視頻源（HTPC、影碟機、機頂盒等）處的DVI-D 信號，匯集別處的音頻源的音頻信號，一起接駁在終端的HDMI接口處。
還可以由信號源（例如影碟機、機頂盒等）的HDMI接口處，將視頻和音頻信號分離（剝離），分別供給你的音視頻終端：例如影碟機的HDMI 輸出中的視頻給DVI 接口的投影儀，同時影碟機的HDMI 輸出中的音頻供給AV Receiver （功放），你看不矛盾吧^_^
HDMI支持標準、增強、以及高清晰數字電視視頻、以及標準立體聲、多聲道環繞立體聲數字音頻格式。
HDMI支持未經壓縮的數字視頻信號， 注意是“未經壓縮”， 那可是“純正”高保真哪 ！
同樣HDMI是被那些聯盟的成員一起開發的，自然少不了Silicon Image （竟跟他們打交道了 ）。
具備HDMI 的機器已經面世：
大家看到兩個機器背面的 HDMI 輸出接口／插座了吧。右側的那臺機器的 DCDI 標志的右邊，就是 HDMI OUT 。HDMI 目前已經有1.1 的版本了?，F(xiàn)在已經有具備HDMI 的家用型器材面世了。相繼的配套線纜也會普及的……

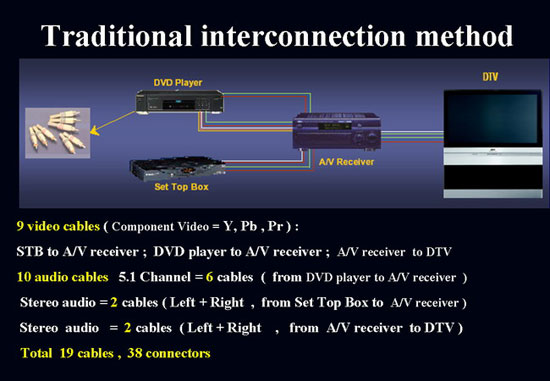

這是一個以往的 AV 聯接與最新的HDMI 聯接的圖例。注意這只是圖例，與實際聯接略有出入。
假設DVD影碟機是色差（分量）輸出到功放（AV Receiver ） ， 因此需要三根色差線作為視頻聯接。DVD 影碟機輸出 5.1 聲道的環繞聲輸出到功放，因此需要6根音頻線。（假設是DVD 影碟機的內置解碼器解碼后輸出， 實際大部分用家是依靠影碟機的同軸或光纖的SPDIF 輸出至功放的。咱們這里只是舉例而已。）
數字電視（衛星或者有線）機頂盒是色差輸出至功放，也需要三根視頻線。假設機頂盒是立體聲雙聲道輸出， 因此需要兩根音頻線。
由功放接屏幕電視機，也需要兩根立體聲的音頻線，三根色差的視頻線。這里沒有考慮實際的多聲道音箱組， 只是假設功放只聯接了大屏幕電視機。實際廣大發燒友是用功放接多聲道環繞音箱的。這里只是舉例，與實際應用有些不同，各位不要見怪。
這樣的傳統的聯接方法： 需要 19 根信號線（9 根視頻線， 10根音頻線） 38個聯接處

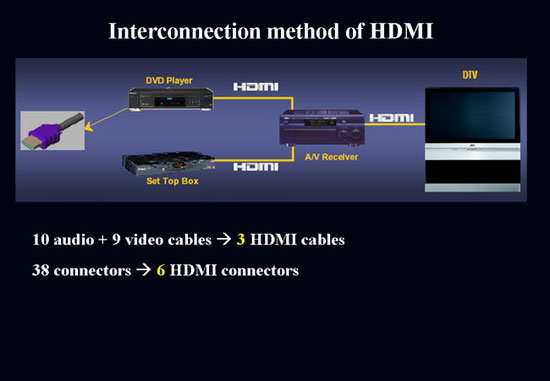

如今若是采用HDMI 規范時，只需如此的簡單聯接了：
大家可以看到：由原先的19根線，38 各聯接處， 全部略減為只需3根線纜， 6個（插頭/插座）聯接處。就可以全部搞掂（高質量的數字音頻以及數字視頻信號的同步傳輸）。
不必?fù)?dān)心：同樣是高質量的視頻信號傳輸（高清晰的都不在話下）， 以及高質量的多聲道的數字音頻信號傳輸。聯接很簡單了吧……
當然有時候音頻和視頻也不是必須同時聯結/傳輸?shù)模?
例如：視頻源/負責視頻切換的功放等，接投影儀時，就不需要音頻信號。
但是用于各式各樣的/多類的家電產品， 采用HDMI 還是方便很多。以前傳統的聯接，是模擬信號（視頻的分量信號，以及立體聲雙聲道音頻信號），或模擬信號（視頻分量）＋數字信號（音頻的 SPDIF，光纖或同軸）傳輸。而新近的 HDMI 將會是完全數字信號傳輸了。
如何利用現有的DVI 走線而去兼容HDMI 新接口：
由于HDMI是向下兼容DVI的，因此直接聯接，海外已經有廠家制作出了對應的HDMI －DVI 相互轉換的線纜。當然長度不是很夠，一般3 米、5 米就差不多了。若是各位現有的DVI 線的布局、走線、預埋已經弄好了，就不必再購置新的HDMI－DVI線纜了。

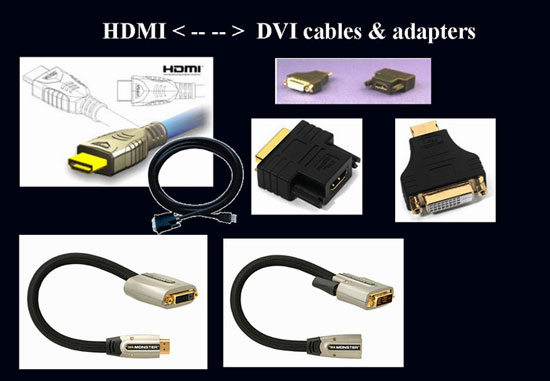

有何密笈 ？！那就是HDMI—DVI 轉接適配器
大家看看圖例，就明白了吧：可以繼續沿用過去的DVI－DVI線纜，廠家專門制作的或者自己DIY制作的。
然后在某一端接配HDMI－DVI 適配器，不就可以接駁新的HDMI 接口了嘛。
( 圖例中的DVI - HDMI適配器 可以讓你在DVI接口的某端，利用原有的DVI接口，通過轉接適配器而變成了 HDMI接口，針對“公的”或“母的 DVI或HDMI 接口，都有相應的轉接適配器的，就這么簡單。)
HDMI“轉”DVI 有損失嗎 ？
HDMI到DVI是向下兼容，沒必要“轉換”。HDMI 的規范在設計時已經聲明：全面兼容 DVI 標準。既然 HDMI完全兼容DVI, 所以沒什么需要轉換的，就目前來說。
HDMI規范規定 ：一旦HDMI接口的設備檢測到你的這個聯接設備的接口信號傳輸指令中，不包含HDMI 指定特殊標識符的，就認定你這個是DVI 接口的設備。就完全按 DVI 的規范來傳輸，都是數字視頻信號， 并指明HDMI 向下兼容DVI ?。∷钥梢赃@么說：所有的DVI 的規范，HDMI 都可以“照章辦事”。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝

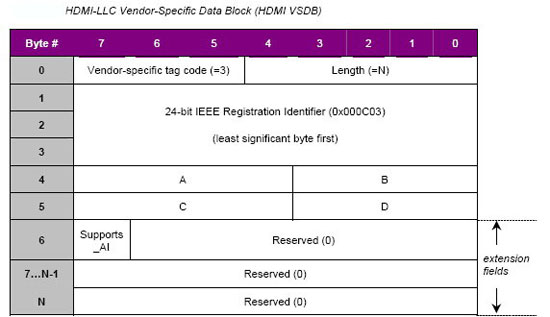

HDMI 規范中規定：
CEA EDID數據傳輸?shù)牡谝粋€時序擴展段中要包含VSDB 信號。就是HDMI Vendor Specific Data Block (HDMIVSDB) . 這是一個 EIA/CEA-861B Vendor Specific Data 數據塊。包含一個 24 位的 IEEE Registration Identifier 0x000C03, 一個 HDMI 批準、許可的數據值。為了測定接收端是否HDMI 設備，HDMI 源設備需要檢測接收端設備的EDID 數據傳輸擴展時序中，是否存在這個 VSDB 數據塊（ 由 HDMI 設備制造廠商根據協議制定并提供的）。任何一個HDMI設備都會自動響應一個HDMI VSDB ，這是一個合理長度的數據表述 ， 含及IEEE 注冊、登記的標識符：0x000C03，只要HDMI 源設備接到這個標示符相關數據的響應，就將接收端設備認定為HDMI 設備。否則， HDMI 規范指定：任何接收端設備在 E-EDID 數據傳輸時不回傳包含 這個HDMI VSDB ，即合理長度的HDMI 數據標識符（IEEE Registration Identifier ）的響應。就會被認為所聯接的是 DVI 設備。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
理解了吧， 要不然就打個通俗的比喻。假如你是HDMI 族的首領， 坐鎮X虎山，紀律森嚴。只有同族同行的才知道你的黑話。這時突然有陌生人上山求見， 并報上名來。 當然你得先審核一下了。
你就首先詢問一句黑話：“ 天王蓋地虎 ？！” （HDMI 規定的黑話 ）
若是對方答出“ 寶塔鎮河妖 ”，你就知道他是自己人了，于是按 HDMI 族的對待，
（接著就是再詢問他是哪家的，老大是誰。 通用的黑道流程嘛。人家這時可能會說：“許旅長的飼馬副官胡彪... ” 接著握手，含淚欲滴狀：“同志， 我可找到組織了 ......” ）
若是對方達不出來出黑話，那就按黑道上規矩，一律當作DVI 族的處理， 拉出去......
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
當 HDMI 知道聯接的是DVI 接口的設備時，就會完全按照 DVI 的規范去傳輸數字視頻信號。目前的家電影音設備也就標清（標準清晰度）而已，例如 DVD 。就是目前的某些高清格式，DVI 也不會有什么麻煩。因為目前 DVI 是普及的，HDMI 還是“新鮮事物”但是將來，HDMI 普及時， 并且又有更高更新的， 高清的大容量HDTV 數字視頻傳輸， 到那時：HDMI 再聯接一個DVI接口的設備，HDMI 主設備就要考慮考慮了 。
當然 DVI 也支持HDTV 高清，若是目前的這些高清格式，DVI 都可以做到。但是HDMI 可以做得更好而已。為以后的HDTV標準／規范的升級，留下了可發展的欲留空間。有些 HDMI 的功能是與DVI不同的，HDMI 規范中列舉了列舉了一些。這時如何兼顧相對低一級的 DVI 規范，可能要做些調整，甚至是某些犧牲。但是現在，似乎不那么重要，將來會有一部分的。所以，目前HDMI 的新設備去聯接DVI 設備，都會很好地兼容的，不必?fù)?dān)心什么。
所謂的DVI 與HDMI 的“轉換頭”只是接口的機械標準的轉換，涉及尺寸、封裝、機械規格等。而實際的電氣線路上沒有變化。聯接的還都是TMDS 的數字傳輸信號線等以及EDID 、DDC2B 等信號。目前來說：DVI數字視頻源信號（例如DVD影碟機），被 HDMI 接收端接收（例如投影儀），可以準確無誤地達到DVI 的指標。而將來的某些更高級的由 HDMI 傳輸?shù)臄?shù)字視頻信號，在轉成 DVI 時，會有些顧慮。
＝＝＝＝＝＝＝＝＝＝＝
這也可以用 USB 移動硬盤來舉例：
俺家里的PC 是 奔4 2GHZ 以上的配置，主機板上是 USB 2.0 接口，而單位的PC 是以前的奔4 1.X GHz 的配置， 主機板上是USB1.0 接口，正好俺有個USB 2.0接口的移動硬盤。
這時就有了這樣的情況：不是很大的數據文件傳輸時，例如幾百K、幾兆的文件傳輸時，用USB2.0的移動硬盤接單位的PC （USB1.X），速度與接自家的 PC 感覺差不多。因為USB2.0是向下兼容的，一旦將移動硬盤接到單位的PC，系統就自動識別是 USB1.X 的接口，所以這時 USB2.0 的移動硬盤可以完全充足地發揮USB1.X 的所有功能，感覺是一樣的，不需要轉換。而傳輸大容量數據時，比如 1GB、5GB 的文件時， 就發現USB2.0的移動硬盤接自家的PC 時，速度很快，相比之下：USB2.0的移動硬盤接單位的PC時的傳輸／拷貝速度就太慢了。USB1.X 的PC 雖然也能傳輸、拷貝上GB 的文件，但是感覺力不從心了。
USB1.0 的設備接 USB2.0 的設備，還有必要擔心什么，顧慮什么 “轉換”嗎？
當俺聯接移動硬盤到單位的PC 時，WinXP 已經自動彈出提示窗口了：
大意是：你所聯接的移動硬盤是高速（ USB2.0 ）而你的系統接口是低速的（ USB1.X) ，所以你的高速移動硬盤不能完全發揮高速性能... 其實這就與 HDMI 聯接 DVI 的識別流程和處理手法相似。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
DVI 與HDMI 是一樣的，都是數字視頻傳輸規范，雖然名字不同，但是HDMI 是充分考慮了DVI 的規范后， 才升級的，因此完全兼容DVI 。從續圖可以看出：二者都是T.M.D.S 數字傳輸格式。
俺的水平有限， 目前還沒覺得HDMI 向下兼容 DVI 有什么顯著的問題，若是俺看到了，會及時補充、糾正的。
HDMI 聯接時所必需的識別碼：

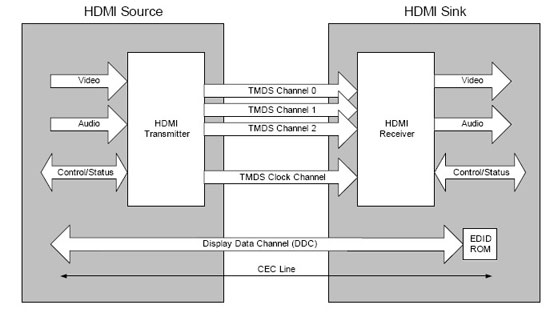

HDMI 的數據傳輸示意圖（T.M.D.S ） ：

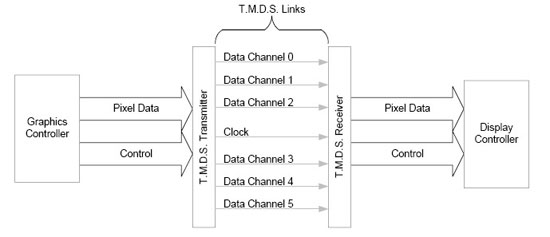

DVI規范的數據傳輸示意圖 （T.M.D.S）：
圖中可以看到：二者都是采用的數字T.M.D.S信號聯接，HDMI到DVI 無須轉換。
