什么是scart接口
SCART（Syndicat des Constructeursd' Appareils Radiorcepteurs et Tlviseurs）接口是是一種專用的音視頻接口，它是由法國公司Peritel開發的視聽設備互聯工業標準，也是歐洲強制要求用於衛星電視接收機、電視機、錄影機及其它音視頻設備上的互連互通接口。標準的SCART接口為21針連接器，外型呈直角梯形，俗稱“掃把頭”。這21針中定義了音頻和視頻信號，可用來傳輸CVBS和隔行RGB信號等視頻信號，也可以傳送立體聲音頻信號。21針同時傳輸21個信號，這21個信號可分為視頻信號、音頻信號、控制信號、地線和數據線幾種。此外，SCART接口還是雙向傳輸，實現所謂的“LOOP”循環功能。
scart接口定義
|
Pin No. Signal Inter Conne-ction Pin No.
1 Audio right channel output (0.5 Vrms, < 1K ohms) 2
2 Audio right channel input (0.5 Vrms, > 10K ohms) 1
3 Audio left channel output (0.5 Vrms, < 1K ohms) 6
4 Audio ground 4
5 Blue signal ground 5
6 Audio left channel input (0.5 Vrms, > 10K ohms) 3
7 Blue signal I/O (0.7 Vp-p, 75 ohms) 7
8 Function switching I/O (L: < 2V, H: > 10V, 10K ohms) 8
9 Green signal ground 9
10 Intercommunication data line No. 1 10
11 Green signal I/O (0.7 Vp-p, 75 ohms) 11
12 Intercommunication data line No. 2 12
13 Red signal ground 13
14 Blanking signal ground 14
15 Red signal I/O (0.7 Vp-p, 75 ohms) 15
16 Blanking signal I/O (L: < 0.4V, H: >1.0V, 75 ohms) 16
17 Composite video signal ground 18
18 Blanking signal ground 17
19 Composite video signal output (1 Vp-p, 75 ohms, sync: negative) 20
20 Composite video signal input (1 Vp-p, 75 ohms, sync: negative) 19
21 Plug shield (common ground) 21

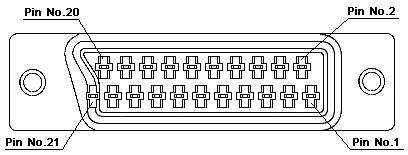

scart接口圖
|
