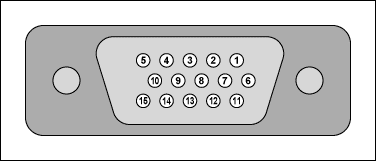

圖8. VGA插頭的引腳排列
表2. VGA插頭的引腳排列
| Pin Number | Assignment |
| 1 | Red |
| 2 | Green |
| 3 | Blue |
| 4 | ? |
| 5 | Ground |
| 6 | Ground (red) |
| 7 | Ground (green) |
| 8 | Ground (blue) |
| 9 | +5V |
| 10 | Ground (shield) |
| 11 | ? |
| 12 | SDA |
| 13 | H |
| 14 | V |
| 15 | SCL |
VGA插頭的引腳排列管腳定義
2009年01月22日 14:58 www.brongaenegriffin.com 作者：本站 用戶評論（0）
關鍵字：VGA(63040)
VGA電纜終端配有一個15引腳插頭，圖8和表2給出了VGA信號的引腳排列。紅、綠、藍、行和場同步引腳的信號電平均為0.7VP-P。這些視頻信號引腳的終端匹配電阻均為75Ω。相同的15引腳VGA插頭被用于增強版，例如：SVGA (800 × 600)、XGA (1024 × 768)、SXGA (1280 × 1024)、UXGA (1600 × 1200)、WXGA (1366 × 768)、WSXGA (1680 × 1050)和WUXGA (1920 × 1200)等分辨率顯示屏的信號格式。
