tda2822 工作電壓
tda2822的工作電壓分為兩種：一種3-6V;另一種9-12V。其實他的最低工作電壓可達1.8V。
tda2822各引腳管腳的工作電壓

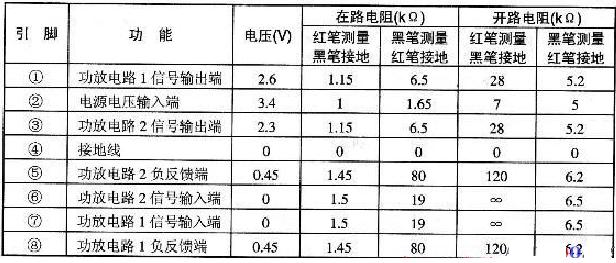

TDA2822集成電路有兩種封裝形式。其中二TDA2822采用16腳雙列封裝結構，TDA2822M采用8腳封裝結構，兩者內部等效電路基本相同。其集成塊的內電路方框圖如圖所示（以TDA2822M為例），各引腳之間的對應關系為： TDA2822引腳號①②③④⑤⑥⑦⑧⑨⑩①＠＠＠⑥⑥ TDA2822M引腳號⑦一⑧④④①一②一一③④④⑤一⑥ 以TDA2822M為例，其集成電路的引腳功能及數據見表所列。
