濾除EMI/RFI噪聲不僅重要，保護敏感內部電路令其免受可能有害甚至是毀滅性損害的ESD事件的影響也很重要。在這些情況下，有必要采用帶集成低電容ESD保護功能的共模濾波器，如安森美半導體的NUC2401。此濾波器提供高速USB 2.0信號必要的帶寬、恰當?shù)墓材Ｋp及敏感的內部電路ESD保護。集成ESD保護的電容極低(<1 pF)，令器件不會顯現給高速USB信號。查看圖3所示的眼圖，即使引入了大量的共模噪聲，也沒有超出眼圖遮罩界線，保持了信號的完整性。此圖顯示的是NUC2401輸出端高速USB 2.0信號的眼圖，所帶的共模噪聲信號頻率為900 MHz，峰值幅度為400 mV。

?

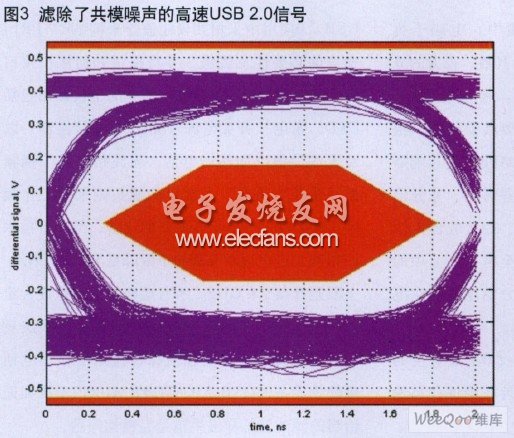

　　圖3 濾除了共模噪聲的高速USB 2.0信號

　　圖3所示的最終眼圖沒有超出遮罩的上部界限、下部界限及中間區域。這還是在引入的噪聲幅度超過圖2中噪聲振幅超出5倍的情況下實現的。即使噪聲達到這么高的等級，接收器也可以識別濾波器輸出端的最終眼圖，并且維持了極佳的信號完整性。

　　在大量干擾源頭導致的眾多干擾環境中，濾波極為重要。差分接口應當可以幫助將某些共模噪聲影響減至最輕，但如本文所示仍會有信號完整性的問題。此外，在諸如USB端口這樣的設備進入點(entry point)，如果沒有恰當?shù)貫V波，噪聲會擾亂其它內部電路。在進入點消除這些噪聲并對付任何ESD事件的最佳方案是使用帶集成ESD保護的共模濾波器。采用像NUC2401這樣的共模濾波器，可使USB 2.0接口在消除EMI/RFI噪聲方面更加強固，同時還提供ESD保護。須知道高速USB 2.0信號即使引入少量的EMI/RFI噪聲，也會影響信號，導致USB接收器無法識別。
