用鎖存器擴展輸出口
在簡單接口中一般使用鎖存器構成輸出接口。常用的有8D鎖存器74HC273、74HC373、74HC377等。

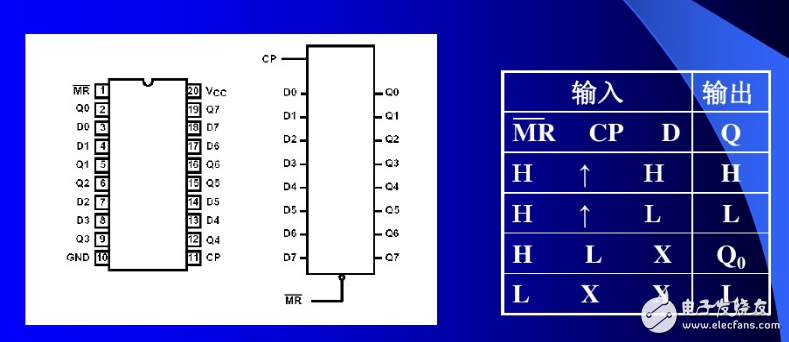

74HC273 是帶清零端的8D鎖存器。
使用74H273構成簡單輸出接口。其中Y0為低電平有效的譯碼輸出。
74HC273輸出數據及 74LS245讀入數據
利用板上的 273 輸出電路，從總線上輸出 I/O 信號，控制八個 LED 燈的亮滅。編程實現 LED 燈從 L0 開始輪流點亮。
利用板上的 245 輸入電路，用總線方式讀入開關狀態。
用74HC273擴展 I／O端口。方法是：通過片選信號和寫信號將數據總線上的值鎖存在 273 中， 同時在 273的輸出端輸出， 當數據總線上的值撤消以后， 由于 273 能夠鎖存信號， 所以 273 的輸出端保持不變，直到下次有新的數據被鎖存。在數據輸出同時輸出片選信號和寫信號。
