在中頻爐中整流側關斷時間采用KP-60微秒以內，逆變側關短時間采用KK-30微秒以內這也是KP管與KK管的主要區別

晶閘管T在工作過程中，它的陽極A和陰極K與電源和負載連接，組成晶閘管的主電路，晶閘管的門極G和陰極K與控制晶閘管的裝置連接，組成晶閘管的控制電路。

晶閘管的工作條件：

1. 晶閘管承受反向陽極電壓時，不管門極承受和種電壓，晶閘管都處于關短狀態。

2. 晶閘管承受正向陽極電壓時，僅在門極承受正向電壓的情況下晶閘管才導通。

3. 晶閘管在導通情況下，只要有一定的正向陽極電壓，不論門極電壓如何，晶閘管保持導通，即晶閘管導通后，門極失去作用。

4. 晶閘管在導通情況下，當主回路電壓（或電流）減小到接近于零時，晶閘管關斷。

從晶閘管的內部分析工作過程：

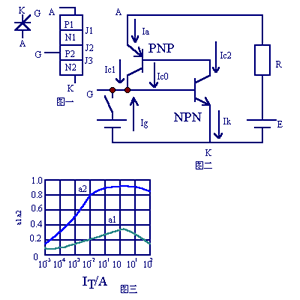

晶閘管是四層三端器件，它有J1、J2、J3三個PN結圖1，可以把它中間的NP分成兩部分，構成一個PNP型三極管和一個NPN型三極管的復合管圖2

當晶閘管承受正向陽極電壓時，為使晶閘管導銅，必須使承受反向電壓的PN結J2失去阻擋作用。圖2中每個晶體管的集電極電流同時就是另一個晶體管的基極電流。因此，兩個互相復合的晶體管電路，當有足夠的門機電流Ig流入時，就會形成強烈的正反饋，造成兩晶體管飽和導通，晶體管飽和導通。
設PNP管和NPN管的集電極電流相應為Ic1和Ic2；發射極電流相應為Ia和Ik；電流放大系數相應為a1=Ic1/Ia和a2=Ic2/Ik，設流過J2結的反相漏電電流為Ic0,
晶閘管的陽極電流等于兩管的集電極電流和漏電流的總和：
Ia=Ic1+Ic2+Ic0 或Ia=a1Ia+a2Ik+Ic0
若門極電流為Ig,則晶閘管陰極電流為Ik=Ia+Ig
從而可以得出晶閘管陽極電流為：I=(Ic0+Iga2)/（1-（a1+a2））（1—1）式
硅PNP管和硅NPN管相應的電流放大系數a1和a2隨其發射極電流的改變而急劇變化如圖3所示。
當晶閘管承受正向陽極電壓，而門極未受電壓的情況下，式（1—1）中，Ig=0,(a1+a2)很小，故晶閘管的陽極電流Ia≈Ic0 晶閘關處于正向阻斷狀態。當晶閘管在正向陽極電壓下，從門極G流入電流Ig,由于足夠大的Ig流經NPN管的發射結，從而提高起點流放大系數a2,產生足夠大的極電極電流Ic2流過PNP管的發射結，并提高了PNP管的電流放大系數a1,產生更大的極電極電流Ic1流經NPN管的發射結。這樣強烈的正反饋過程迅速進行。從圖3，當a1和a2隨發射極電流增加而（a1+a2）≈1時，式（1—1）中的分母1-（a1+a2）≈0,因此提高了晶閘管的陽極電流Ia.這時，流過晶閘管的電流完全由主回路的電壓和回路電阻決定。晶閘管已處于正向?qū)顟B(tài)。
式（1—1）中，在晶閘管導通后，1-（a1+a2）≈0,即使此時門極電流Ig=0,晶閘管仍能保持原來的陽極電流Ia而繼續導通。晶閘管在導通后，門極已失去作用。
在晶閘管導通后，如果不斷的減小電源電壓或增大回路電阻，使陽極電流Ia減小到維持電流IH以下時，由于a1和a1迅速下降，當1-（a1+a2）≈0時，晶閘管恢復阻斷狀態。
