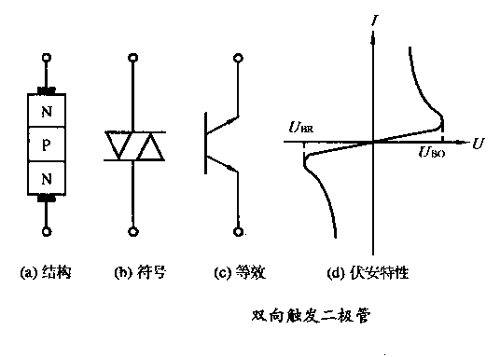

此主題相關圖片如下：
1)用萬用電表檢測好壞
將萬用表撥至R×1k(或R×10k)檔．由于雙向觸發(fā)二極管的Ubo值都在20V以上，而萬用表內(nèi)電池遠小于此值，所以測得DIAC的正、反向電阻都應是無窮大，否則PN結擊穿。
2)用萬用電表和兆歐表檢測DIAC的轉折電壓
此主題相關圖片如下：
首先按圖接好電路，測試中由兆歐表提供擊穿電壓，并用直流電壓表測量DIAC的Ubo值。然后調(diào)換管子電極，測出Ubo值。最后檢查轉折電壓的對稱性。由于DIAC有雙向對稱的特點，可從兩次測量值中任選一個定為Ubo，則另一個測量值便為Ubr，由此可算得△Ub值，進而檢查管子對稱性情況。
