變色發光二極管

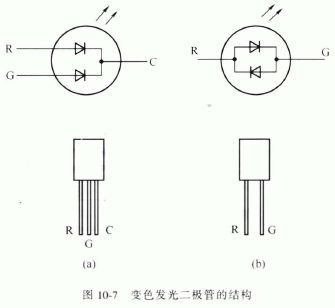

一般發光二極管內部只封裝一個管芯，它只能發出單一色的光。變色發光二極管則封裝了兩個管芯，一個管芯為紅光材料，另一個管芯為綠光材料，如圖10-7 所示。
圖10-7 (a) 所示的變色發光二極管有三個引腳R 、G 、C ，其中C 為公共極。當在R上加正電壓時，管子發紅光;在G上加正電壓時，管子發綠光;當R 、G 對C 同時加正電壓時，管子發出紅、綠光的混合光，呈現橙色光。圖10-7 (b) 所示的變色發光二極管是由兩種不同材料的管芯反向并聯構成的，只有兩個引腳R 、G 。當R 、G 間加正向電壓時，發紅光的管芯通電發出紅光;當R 、G 間加負向電壓時，發綠光管芯通電發出綠光;當在R 、G 間加交變電壓時，紅、綠光交替閃亮，但由于人眼視覺殘留時間的作用，當交變電壓的周期小于0.1s時，人眼則感到它發出的是橙色光。
變色發光二極管廣泛應用于各種電子產品中作為工作狀態指示及產品裝飾之用。

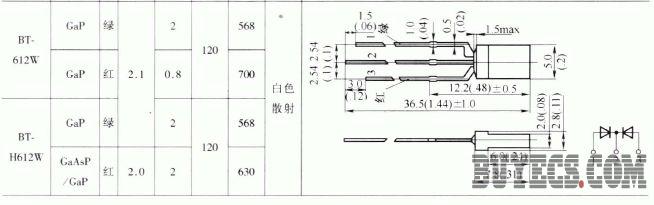

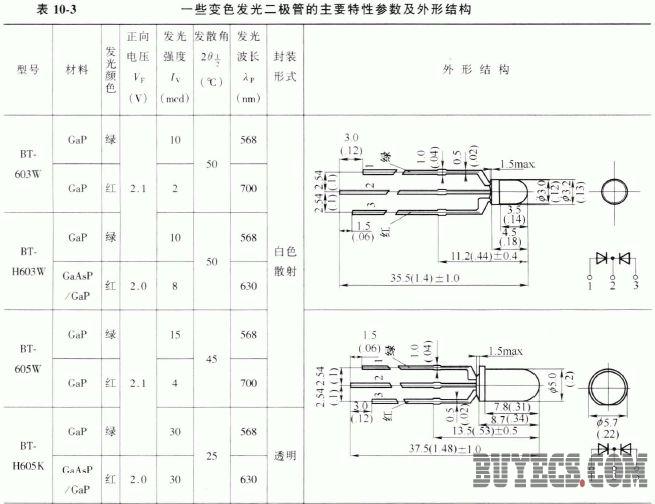

表10-3 列出了一些變色發光二極管的主要特性參數及外形結構。
