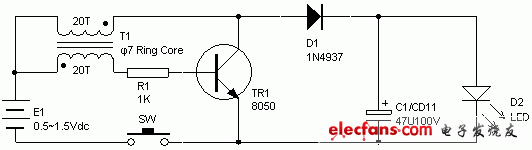

電路圖
?
磁環選用T9*5*3/2K,也可用T10*6*5等,用0.3mm漆包線雙線并繞20T,按圖中同名端連接.TR1選8050或9014,D1選4937或107,PCB用一片廢板自制.
LED手電筒DIY自制
2011年12月12日 12:18 本站整理 作者：秩名 用戶評論（0）
關鍵字：LED手電筒(24689)
