對于加速老練和壽命的測試，無論采用何種壽命推算模型或何種壽命等級劃分方式，其硬件測量裝置基本相同，一般主要包括恒溫試驗箱、老練測試主機、多路溫度巡檢儀、光度計以及專業測控軟件。在測試過程中，恒溫試驗箱能控制LED的環境溫度到達指定溫度值，老練測試主機用于給被測LED供電及完成各LED電參數的測量，多路溫度巡檢儀用于測量每顆LED的溫度，光度計用于測量LED的光度參數，上述三者將測試的結果反饋到系統軟件，軟件分析推算得到被測LED的壽命。其實物裝置如圖6所示。

?

　　圖6 加速老練和壽命檢測系統

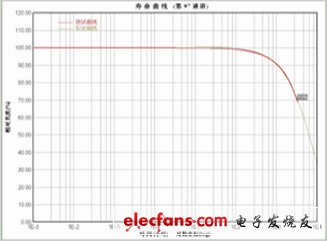

　　圖7為典型的LED老練壽命曲線

?

　　圖7 LED老練壽命曲線

　　根據上述測量裝置，在不同的恒溫箱的條件下，測量出被測LED的光度，就可以得到LED光度-環境溫度--時間變化曲線(溫度特性試驗)，如配置光譜儀設備，就可以得到被試LED色度-環境溫度-時間變化曲線(溫度特性試驗)。圖8為典型的LED 相對光通量隨環境溫度的變化曲線。

?

　　圖8 LED光通量隨環境溫度變化曲線

　　5. 小結

　　由于直接測量存在困難，對LED的熱學特性和壽命的評價具有挑戰。然而這兩大性能的精確檢測確是評價當前LED水平的重要依據。我國已經對這兩大重要性能的測試做了較為深入的研究，并自主開發了相關測試設備，能夠滿足目前國內外各項標準的要求，使我國工業界能夠進行高精度、低成本的熱特性和壽命性能檢測。
