LED節能燈不但節能，而且有壽命長等優點，深受人們歡迎!至此我們?yōu)榇蠹医榻BLED節能燈制作過程，希望大家可以在制作的同時，也節約點能源，少付點電費。

?

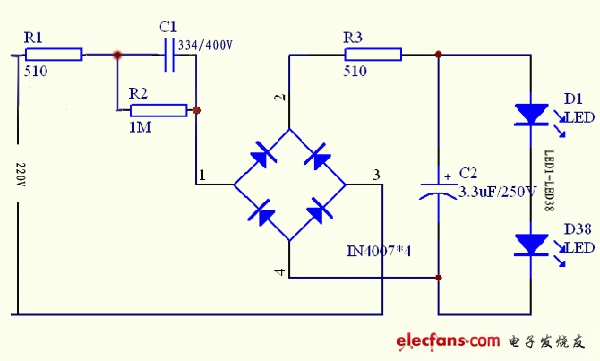

　　上圖已經給出了我們這次制作的原理圖了，下面我們簡單的分下下這款LED節能燈電路原理圖的原理吧

　　該燈使用220V電源供電，220V交流電經C1降壓電容降壓后經全橋整流再通過C2濾波后經限流電阻R3給串聯的 38顆LED提供恒流電源.(這個是這個圖的經典部分，可以認真體會理解下)

　　LED的額定電流為20mA,但是我們在制作節能燈的時候要考慮很多方面的因素對LED的影響,包括光衰和發熱的問題,我們在 做這種燈的時候因?yàn)長ED的安裝密度比較高,熱量不容易散出,LED的溫度對光衰和壽命影響很大,如果散熱不好很容易產生光衰,因?yàn)長ED的特性是溫度升 高電流就會增大,所以一般在做大功率照明時散熱的問題是最重要的,將影響到LED的穩定性,小功率一般都采取自散熱方式,所以在電路設計時電流不宜過大.

　　圖中R1是保護電阻,R2是電容C1的卸放電阻,R3是限流電阻防止電壓升高和溫度升高LED的電流增大

　　C2是濾波電容,實際在LED電路中可以不用濾 波電路,C2是用來防止開燈時的沖擊電流對LED的損害,開燈的瞬間因?yàn)镃1的存在會有一個很大的充電電流,該電流流過LED將會對LED產生損傷,有了 C2的介入,開燈的充電電流完全被C2吸收起到了開燈防沖擊保護.

　　該電路是小功率燈杯最實用的電路,占用體積小可以方便的裝在空間較小的燈杯里,現在被燈 杯產品廣泛的采用.優點:恒流源,電源功耗小,體積小,經濟實用.但是在設計時降壓電容要采用耐壓在400V以上的滌綸電容或CBB電容,濾波電容要用耐 壓250v以上.此電路適合驅動20-40只20mA的LED.

?

　　點亮后的效果，還不錯吧

?

　　關鍵部位，降壓部份

?
