很多國外的大公司都開發出恒流二極管以供驅動LED，這是因?yàn)長ED必須采用恒流源作為驅動的原因。下面我們將要深入討論一下恒流二極管的性能和應用。

　　一.什么是恒流二極管

　　理想的恒流源是一種內阻為無窮大的器件，不論其兩端電壓為何值，其流經的電流永遠不變。當然這種器件是不可能存在的。實際的恒流二極管相當于一個在一定工作電壓范圍內(例如25-100V)，其電流恒定為某一值(例如20mA)。其等效電路如圖1所示。

?

　　圖1. 恒流二極管的等效電路

　　其內阻為Z，并聯的電容大約為4-10pF。其典型的伏安特性如圖2所示。

?

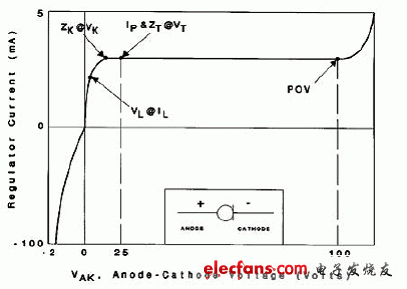

　　圖2. 恒流二極管的典型伏安特性

　　它在某一個電壓范圍內有一段恒流區間，在這個區間，流經的電流幾乎不變，VL為到達IL的電壓值，IL大約為0.8Ip，Vb為擊穿電壓值。但是實際的恒流二極管并不是那么理想。圖3是美國Supertex的CL1恒流二極管的特性。它的電流仍然會隨電壓而有所增加。

?

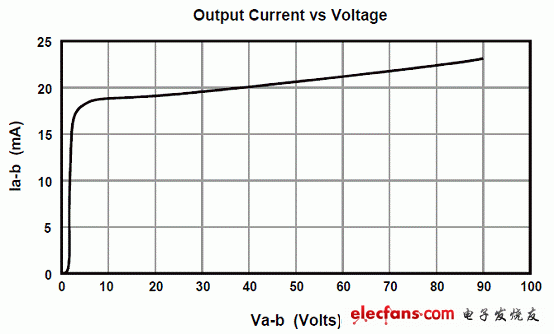

　　圖3. 實際的恒流二極管的伏安特性

　　恒流二極管的另一個特性就是它的溫度特性，溫度特性通常用相對值%/°C或絕對值μA/°C來表示。這個溫度系數通常是負值。其值取決于恒流的值，恒流值越大，溫度系數也越大，通常在-0.4%~-0.6%之間。為了達到恒流的目的當然不希望電流隨溫度變動，所以通常需要采用溫度補償措施(圖4)。

?

　　圖4. 恒流二極管的溫度補償措施

　　采用溫度補償以后就可以把電流的溫度系數降低到很小的數字，例如Supertex公司的CL1的電流溫度系數只有-8.5μA/°C。

　　二.恒流二極管的構成

　　最簡單的恒流二極管就是采用一個結型場效應管(圖5)。

?

　　圖5. 用一個結型場效應管構成恒流二極管

　　用兩個晶體三極管，也可以構成一個恒流源(圖6)。

?

　　圖6. 用兩個三極管構成一個恒流源

　　其電流為：I = Vbe/R1，
