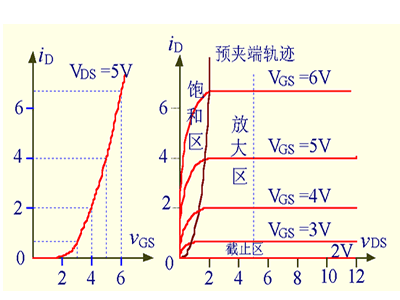

3. 特性曲線（以N溝道增強型為例）

場效應管的轉移特性曲線動畫

4.其它類型MOS管

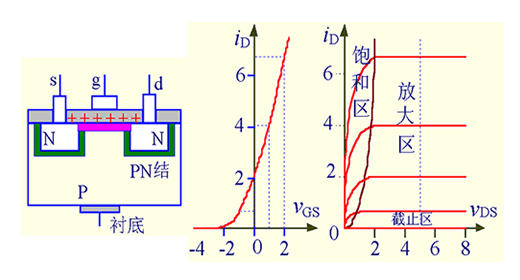

（1）N溝道耗盡型：制造時在柵極絕緣層中摻有大量的正離子，所以即使在VGS=0時，由于正離子的作用，兩個N區之間存在導電溝道（類似結型場效應管）。

其它類型MOS管

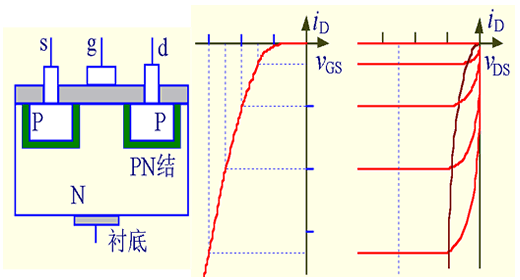

（2）P溝道增強型：VGS = 0時，ID = 0開啟電壓小于零，所以只有當VGS < 0時管子才能工作。

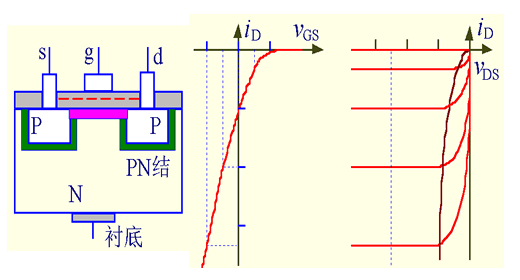

（3）P溝道耗盡型：制造時在柵極絕緣層中摻有大量的負離子，所以即使在VGS=0 時，由于負離子的作用，兩個P區之間存在導電溝道（類似結型場效應管）。

5. 場效應管的主要參數

(1) 開啟電壓VT ：在VDS為一固定數值時，能產生ID所需要的最小 |VGS | 值。（增強）

(2) 夾斷電壓VP ：在VDS為一固定數值時，使 ID對應一微小電流時的 |VGS | 值。（耗盡）

(3) 飽和漏極電流IDSS ：在VGS = 0時，管子發生預夾斷時的漏極電流。（耗盡）

(4) 極間電容 ：漏源電容CDS約為 0.1～1pF，柵源電容CGS和柵漏極電容CGD約為1～3pF。

(5) 低頻跨導 gm ：表示VGS對iD的控制作用。

　　在轉移特性曲線上，gm 是曲線在某點上的斜率，也可由iD的表達式求導得出，單位為 S 或 mS。

(6) 最大漏極電流 IDM

(7) 最大漏極耗散功率 PDM

(8) 漏源擊穿電壓 V(BR)DS 柵源擊穿電壓 V(BR)GS
