DS18B20的核心功能是它的直接讀數字的溫度傳感器。溫度傳感器的精度為用戶可編程的9，10，11或12位，分別以0.5℃，0.25℃，0.125℃和0.0625℃增量遞增。在上電狀態下默認的精度為12位（所以最后獲取的數據要乘以0.0625得到實際溫度）。DS18B20啟動后保持低功耗等待狀態；當需要執行溫度測量（和AD轉換）時，總線控制器必須發出［44h］命令。

　　在那之后，產生的溫度數據以?xún)蓚€(gè)字節的形式被存儲到高速暫存器的溫度寄存器中（所以后期獲取數據時，必須連續讀取兩次數據），下面介紹時序及相應代碼（以12MHz的晶振為例，數據線定義為DQ），其中DS18B20的所有通信都是以由復位脈沖組成的初始化序列開始的，并采用的是單總線協議。

　　操作順序：初始化——》寫相應的控制指令（用寫數據函數完成）——》讀取DS18B20所采集到的數據（用讀數據函數完成）———》把采集的數據轉化成實際的溫度。

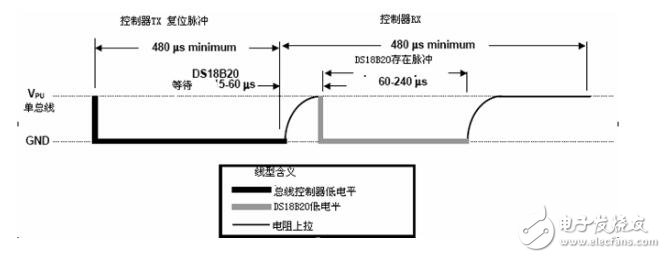

　　時序圖及代碼分析如下

　　一、初始化

　　在初始化序列期間，總線控制器拉低總線并保持480us（改延時可以在480~960us之間，但需要在480us以?xún)?nèi)釋放總線）以發出一個復位脈

　　沖，然后釋放總線，進入接收狀態（等待DS18B20應答）。總線釋放后，單總線由上拉電阻拉到高電平。當DS18B20探測到I/O引腳上的上升沿后，等待15-60us，然后其以拉低總線60-240us的方式發出存在脈沖。至此，初始化時序完畢。

　　初始化代碼，初始化代碼寫至此，其實我們便可以用數碼管顯示來檢驗初始化是否成功（即DS18B20有應答），數碼管顯示”0“，初始化失敗，顯示”1“，則初始化成功。

　　bit DS18B20_init（）

　　{

　　bit ack = 1;

　　DQ = 0; //主機拉低總線

　　delay_us（32）; //延時495us

　　DQ = 1； //釋放總線，同時IO口產生的上升沿能被DS18B20所檢測到

　　delay_us（4）; //延時大于60us，確保接下來DS18B20能發出60~240us的存在脈沖應答

　　ack = DQ； //在此60~240us之內DQ被DS18B20所占用，若存在，則其會發送一個低電平信號，DQ被DS18B20拉低，則ack為0，反之為1

　　delay_us（15）； //延時達240us，讓DS18B20釋放總線

　　DQ = 1；

　　return（ack）;

　　}

　　二、DS18B20的寫時序

　　主機在寫時隙向DS18B20寫入數據，其中分為寫”0”時隙，和寫”1”時隙?？偩€(xiàn)主機使用寫“1”時間隙向DS18B20寫入邏輯1，使用寫“0”時間隙向DS18B20寫入邏輯0.所有的寫時隙必須有最少60us的持續時間，相鄰兩個寫時隙必須要有最少1us的恢復時間。兩種寫時隙都通過主機拉低總線產生（見下圖）為了產生寫1時隙。

　　在拉低總線后主機必須在15μs內釋放總線。在總線被釋放后，由于上拉電阻將總線恢復為高電平。為了產生寫”0”時隙，在拉低總線后主機必須繼續拉低總線以滿足時隙持續時間的要求（至少60μs）。

　　在主機產生寫時隙后，DS18B20會在其后的15~60us的一個時間段內采樣單總線（DQ）。在采樣的時間窗口內，如果總線為高電平，主機會向DS18B20寫入1；如果總線為低電平，主機會向DS18B20寫入0。

　　綜上所述，所有的寫時隙必須至少有60us的持續時間。相鄰兩個寫時隙必須要有最少1us的恢復時間。所有的寫時隙（寫0和寫1）都由拉低總線產生。

　　DS18B20的寫時序代碼 ：寫字節函數、由低位至高位，向DS18B20寫入一個字節的數據。無返回值，形參byte是待寫入的字節數據，讀取8次，移位8次，保證每位都傳輸至DQ。

　　void DS18B20_write_byte（uchar byte）

　　{

　　uchar i;

　　for（i=0 ; i《8 ; i++）

　　{

　　DQ = 0; //拉低總線，產生寫時隙

　　_nop_（）;

　　_nop_（）; //大于1us的延時

　　DQ = 1; //15us之內釋放總線

　　_nop_（）;

　　_nop_（）; //適當延時

　　DQ = byte & 0x01; //將字節低位寫入單總線

　　delay_us（3）; //在15~60us內等待DS18B20來采集信號

　　DQ = 1； //釋放總線

　　byte 》》= 1; //每次講要讀取的數據位移至最低位，

　　}

　　}

　　三、DS18B20的讀時序

　　主機發起讀時序時，DS18B20僅被用來傳輸數據給控制器。因此，總線控制器在發出讀暫存器指令［0xBE］或讀電源模式指令［0xB4］后必須立刻開始讀時序，DS18B20可以提供請求信息。除此之外，總線控制器在發出發送溫度轉換指令［0x44］ （或召回EEPROM指令［0xB8］）之后讀時序，詳見DS18B20 的芯片手冊上的功能指令。

　　所有讀時序必須最少60us，包括兩個讀周期間至少1us的恢復時間。當總線控制器把數據線從高電平拉到低電平時，讀時序開始，數據線必須至少保持1us，然后總線被釋放。DS18B20 通過拉高或拉低總線上來傳輸”1”或”0”。當傳輸邏輯”0”結束后，總線將被釋放，通過上拉電阻回到上升沿狀態。從DS18B20輸出的數據在讀時序的下降沿出現后15us 內有效。因此，總線控制器在讀時序開始后必須停止把I/O口驅動為低電15us，以讀取I/O口狀態。

　　DS18B20的讀時序的代碼 ：讀字節函數、由低位至高位，讀取DS18B20所采集到的數據。帶返回值，可結合前面的寫時序，對寫、讀數據函數進行檢驗（后面會提到檢驗過程及效果）byte 是讀取到的字節數據。其中，此函數讀取8次，移位7次（實際移位8次）。

　　uchar DS18B20_read_write（）

　　{

　　uchar i;

　　uchar byte; //byte為要接收到的數據

　　for（i=0 ; i《8 ; i++）

　　{

　　DQ = 0; //產生讀時序

　　_nop_（）;

　　_nop_（）; //簡單延時

　　DQ = 1； //釋放總線，有從機DS18B20占用

　　byte 》》= 1; //先進行移位

　　if（DQ） //讓DS18B20占用總線，發出采集到的信號

　　byte |= 0x80; //若DQ=1，則讓當前byte最高位為1，在下次循環中移位至次高位，最后達到從低位到高位接收的目的；若DQ=0，則可跳過此語句，直接在下次循環對byte進行移位補0。以上操作15us以?xún)?nèi)完成

　　delay_us（3）; //延時60us

　　DQ = 1； //釋放總線

　　_nop_（）;

　　}

　　}
