NTC (負溫度系數)熱敏電阻

本文介紹各種NTC (負溫度系數)熱敏電阻的外形、功用及詳細的參數。

I.普通型NTC 熱敏電阻器
普通型NTC 熱敏電阻器適用于交、直流電子設備的溫度補償，也可用于測量及溫控。

?

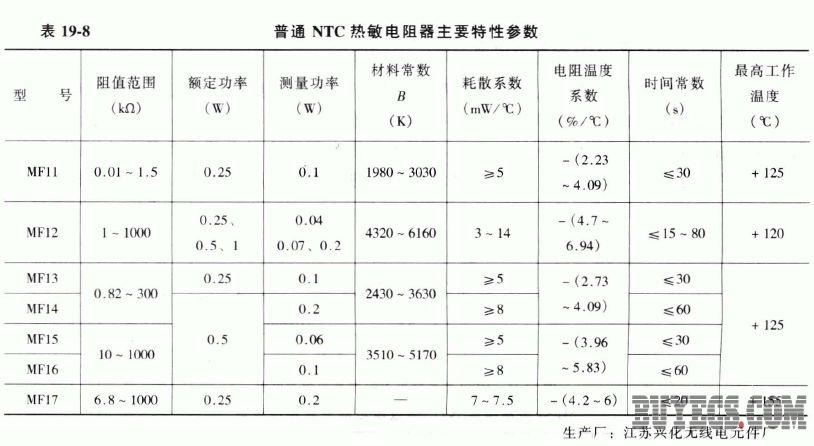

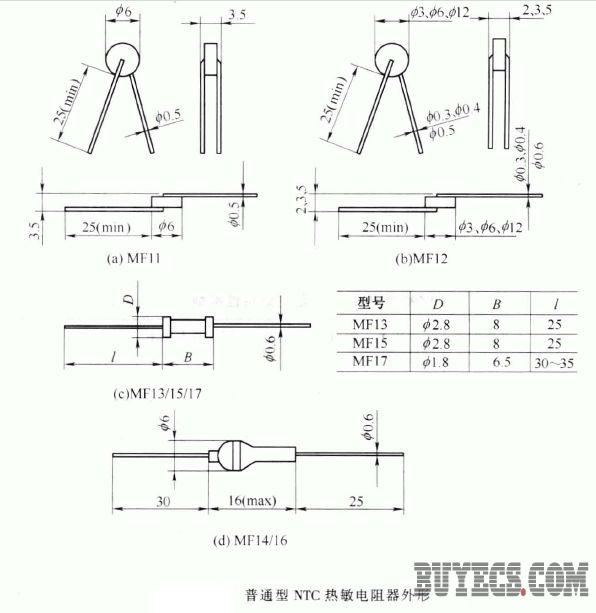

其外形結構及尺寸見圖，主要特性參數見下表 。

2. MF52 型珠狀NTC 熱敏電阻器

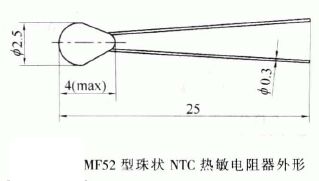

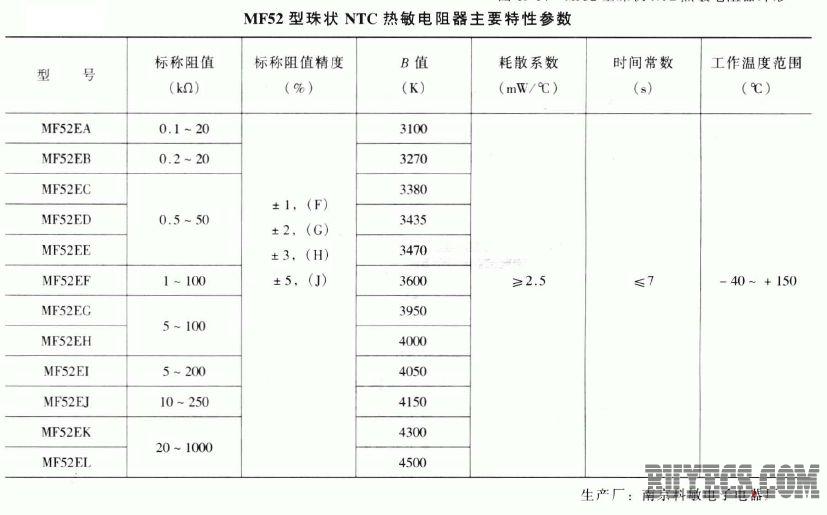

MF52 型珠狀熱敏電阻器具有體積小、精度高、響應時間快及穩定性好的特點，適用于電子溫度計、溫度補償電路及溫度傳感器。其外形如圖所示，主要特性參數見下表。

?

?

3. MF54 型高精度NTC 熱敏電阻器

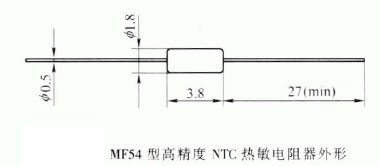

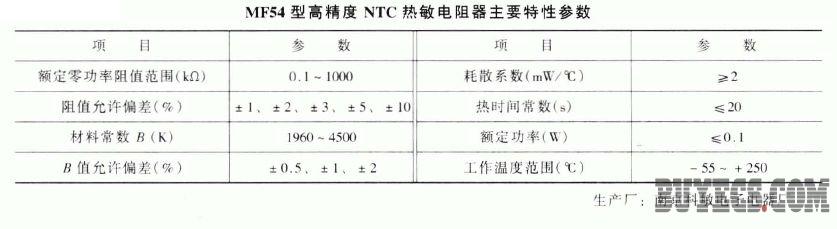

MF54 型高精度NTC 熱敏電阻器采用陶瓷工藝與半導體工藝制作而成，為兩端軸向引出線玻璃封裝結構，如圖所示。該產品具有阻值精度高、體積小、穩定性好、可靠性高、響應速度快及靈敏度高等特點.特別適用于家用電器及自動化設備作溫控與溫度檢測，還可以供儀表線圈、集成電路、石英晶體振蕩器及熱電偶作溫度補償用。其主要特性參數見下表 。

?

?

4. 傍熱式NTC 熱敏電阻器

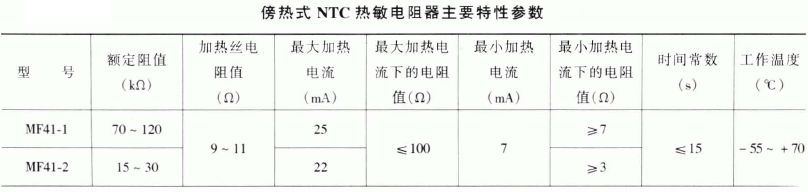

傍熱式NTC 熱敏電阻內帶加熱元件，通過加熱電流使阻體阻值發生變化，電阻體及加熱元件封裝在高度真空的玻殼內。傍熱式NTC 熱敏電阻器主要在長途通信線路及其他自動調節系統中作自動調節元件或無觸點可變電阻器。其外形見圖，主要特性參數見下表 。

?
?
