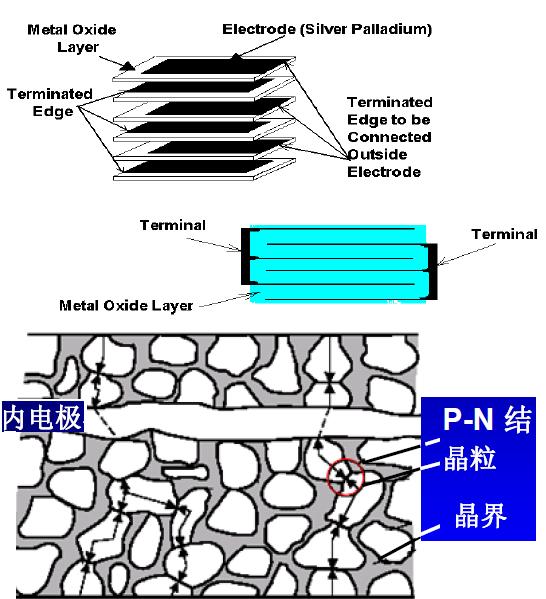

Metal Oxide Varistor 金屬氧化物壓敏電阻，今天要探討的就是這個器件，一般的我們使用的貼片的較多，這里簡稱層疊的MOV為MLV（Multilayer Varistors）。

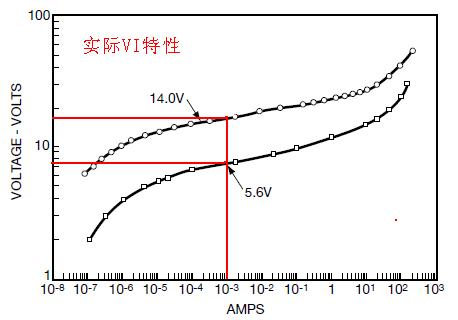

我們選取一個5.6V和14V的MOV看VI特性曲線：

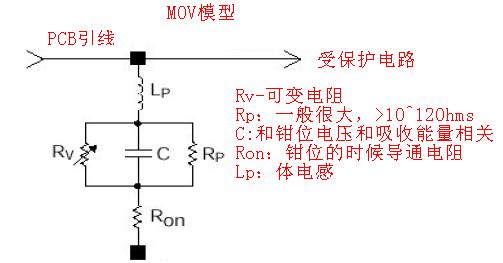

等效電路如下圖：

MOV的特性一般從Datasheet來看以下幾個：

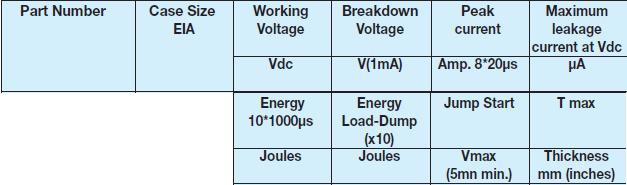

汽車級MOV參數（直流）

壓敏電壓(Breakdown Voltage)：
流過壓敏電阻器的電流為1mA時，加在它兩端的電壓降稱為壓敏電壓。

漏電流(Leakage Current at Vdc)：
壓敏電阻器在進入擊穿區之前在正常工作電壓時所流過的電流，稱為漏電流。

工作電壓(Working Voltage)：
壓敏電阻器正常工作時的電壓，此時流過的電流為漏電流。

最大能量吸收能力(Energy Load-Dump)&(Energy 10*1000μs)

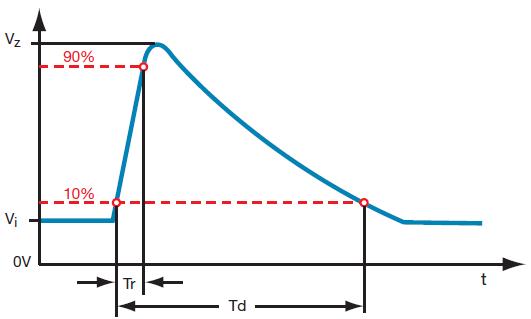

施加能量為某一定值的規定波形(這里我們一般分兩種，一種是ISO7637中規定的拋負載波形，另外一種是上升時間10μs，持續時間1000μs的脈沖)的沖擊電流，沖擊后壓敏電壓變化的絕對值小于10%且樣品無機械破損所能通過的最大能量。

耐浪涌電流能力(Peak Current @ Amp. 8*20μs)
壓敏電阻器經大脈沖電流沖擊后，其U/I特性會產生蛻變。蛻變的結果會使漏電流增大，壓敏電壓下降。把滿足下降要求的壓敏電阻器所承受的最大沖擊電流，稱為壓敏電阻器的通流容量，也稱為通流能力或通流量，它是表征壓敏電阻器耐受高浪涌電流沖擊的能力的一個參量。此參數與脈沖幅度，脈沖持續時間及所承受的脈沖次數有關。


工業級MOV參數

最大交流工作電壓（URMS）
在最高工作溫度下連續施加1000小時的交流電壓，然后在室溫和正常濕度下存放1-2小時，壓敏電阻器的壓敏電壓的變化絕對值小于10%所能施加的最大電壓。

最大直流工作電壓（UDC）
在最高工作溫度下連續施加1000小時的直流電壓，然后在室溫和正常濕度下存放1-2小時，壓敏電阻器的壓敏電壓的變化絕對值小于10%所能施加的最大電壓。

壓敏電壓(Breakdown Voltage)：
流過壓敏電阻器的電流為1mA時，加在它兩端的電壓降稱為壓敏電壓。

鉗制電壓（Max Clamping Voltage）：
流過壓敏電阻器的電流為Ip時，加在它兩端的電壓降稱為鉗制電壓，鉗制電壓也稱為壓敏電阻器的保護水平。
Ip：與壓敏電阻器的電極面積及電壓等級有關，一般Ip為1~100A。

漏電流(Leakage Current at UDC)：
壓敏電阻器在進入擊穿區之前在正常工作電壓時所流過的電流，稱為漏電流。

最大能量吸收能力(Energy 10*1000μs)
施加能量為某一定值的規定波形(上升時間10μs，持續時間1000μs的脈沖)的沖擊電流，沖擊后壓敏電壓變化的絕對值小于10%且樣品無機械破損所能通過的最大能量。

耐浪涌電流能力(Peak Current @ Amp. 8*20μs)
壓敏電阻器經大脈沖電流沖擊后，其U/I特性會產生蛻變。蛻變的結果會使漏電流增大，壓敏電壓下降。把滿足下降要求的壓敏電阻器所承受的最大沖擊電流，稱為壓敏電阻器的通流容量，也稱為通流能力或通流量，它是表征壓敏電阻器耐受高浪涌電流沖擊的能力的一個參量。此參數與脈沖幅度，脈沖持續時間及所承受的脈沖次數有關。
