555芯片引腳圖

555 定時器是一種模擬和數字功能相結合的中規模集成器件。一般用雙極性工藝制作的稱為 555，用 CMOS 工藝制作的稱為 7555，除單定時器外，還有對應的雙定時器 556/7556。555 定時器的電源電壓范圍寬，可在 4.5V~16V 工作，7555 可在 3~18V 工作，輸出驅動電流約為 200mA，因而其輸出可與 TTL、CMOS 或者模擬電路電平兼容。

555 定時器成本低，性能可靠，只需要外接幾個電阻、電容，就可以實現多諧振蕩器、單穩態觸發器及施密特觸發器等脈沖產生與變換電路。它也常作為定時器廣泛應用于儀器儀表、家用電器、電子測量及自動控制等方面。555引腳圖如下所示。

555引腳圖

555的內部結構可等效成23個晶體三極管.17個電阻.兩個二極管.組成了比較器.RS觸發器.等多組單元電路.特別是由三只精度較高5k電阻構成了一個電阻分壓器.為上.下比較器提供基準電壓.所以稱之為555.
555屬于cmos工藝制造.
555引腳圖介紹如下
1地 GND
2觸發
3輸出
4復位
5控制電壓
6門限(閾值）
7放電
8電源電壓Vcc
應用十分廣泛.

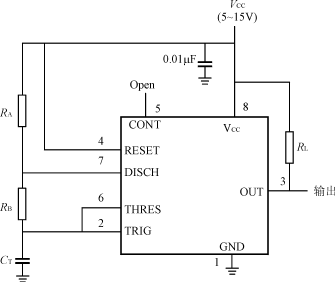

下面是一個簡單的555電路應用

555應用電路圖
