CD4051 引腳功能見圖2。CD4051 相當于一個單刀八擲開關,開關接通哪一通道,由輸入的3 位地址碼ABC 來決定。其真值表見表1。“INH”是禁止端,當“INH”=1 時,各通道均不接通。
此外,CD4051還設有另外一個電源端VEE,以作為電平位移時使用,從而使得通常在單組電源供電條件下工作的CMOS 電路所提供的數字信號能直接控制這種多路開關,并使這種多路開關可傳輸峰－峰值達15V 的交流信號。
例如,若模擬開關的供電電源VDD=＋5V,VSS=0V,當VEE=－5V 時,只要對此模擬開關施加0～5V 的數字控制信號,就可控制幅度范圍為－5V～＋5V 的模擬信號。
圖 2 CD4051 引腳功能

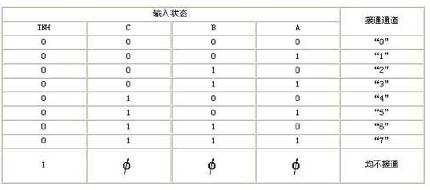

表 1 CD4051 真值表
