模擬信號進行A/D轉換時，從啟動轉換到轉換結束輸出數字量，需要一定的轉換時間。在這個轉換時間內，模擬信號要基本保持不變。否則轉換精度沒有保證，特別當輸入信號頻率較高時，會造成很大的轉換誤差。要防止這種誤差的產生，必須在A/D轉換開始時將輸入信號的電平保持住，而在A／D轉換結束后又能跟蹤輸入信號的變化。能完成這種功能的器件叫采樣／保持器。采樣／保持器在保持階段相當于一個“模擬信號存儲器”。
當作為單一放大器時，其直流增益精度為0.002%,采樣時間小于6us時精度可達0.01%;輸入偏置電壓的調整只需在偏置端(2腳)調整即可,并且在不降低偏置電流的情況下,帶寬允許1MHz,其主要技術指標有:
1、工作電壓：+5--+18V
2、采樣時間：<10us
3、可與TTL、PMOS、CMOS兼容
4、當保持電容為0.01uF時，典型保持步長為0.5mV
5、低輸入漂移，保持狀態下輸入特性不變
6、在采樣或保持狀態時高電源抑制
集成采樣/保持器--LF398

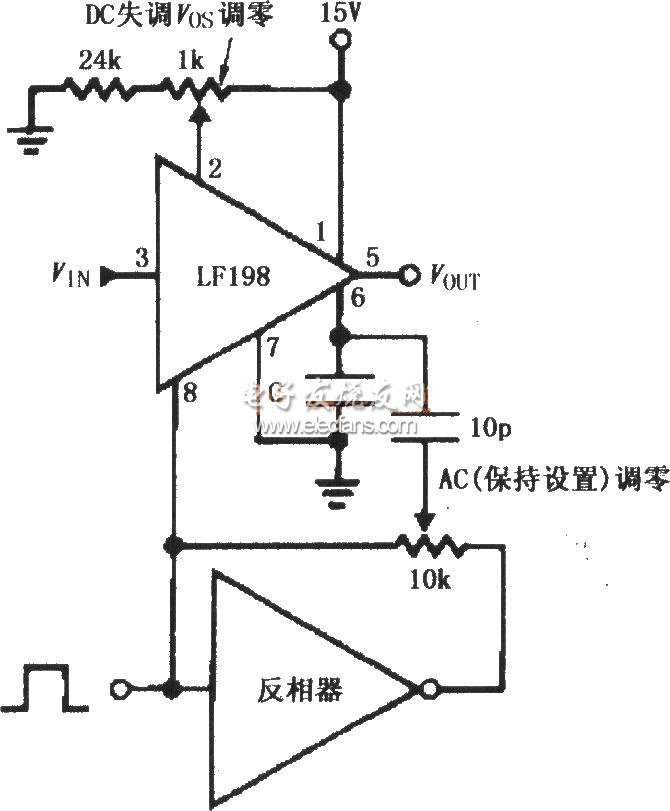

采樣保持放大器LF398的直流和交流調零電路:調節1kΩ電位器可使DC失調電壓Vos為零。在保持設置模式下，調節10kΩ電位器可使AC失調電壓Vos為零。
?
?
