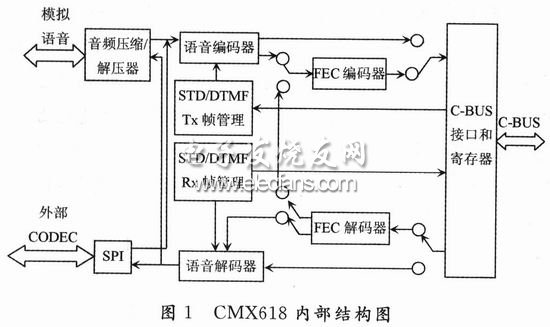

CMX618內部結構圖如圖1所示：

?

　　由結構圖可以看出，CMX618主要由音頻壓縮/解壓器(CODEC)、RALCWI編解碼器、前向糾錯編解碼器和其他特殊功能模塊幾部分組成。

　　編碼時，輸入的模擬語音首先要經過音頻壓縮/解壓器(CODEC)模塊，進行調節增益、A/D轉換、濾波和壓縮處理，然后進入編碼器中開始編碼。編碼后，如果選擇使用前向糾錯(FEC)功能，則會對編碼進行糾錯處理，盡量消除誤碼。這樣，編碼后的語音數據，按選擇的位速率和幀的結構生成數據包，利用C- BUS串行總線，傳輸?shù)?a target="_blank">微控制器LPC2138中。

　　解碼是編碼的逆處理過程。經C-BUS串行總線傳輸?shù)臄?shù)字語音，進入解碼器(可選擇FEC功能)開始解碼，然后經過解壓、濾波、D/A轉換、調節增益等處理后，就成為可以聽到的模擬語音。另外，在編碼和解碼期間，如果選擇一些輔助功能，例如非連續發送檢測(DTX)、語音激活檢測(VAD)或雙音多頻信號檢測(DTMF)時則需另行處理。

應用：

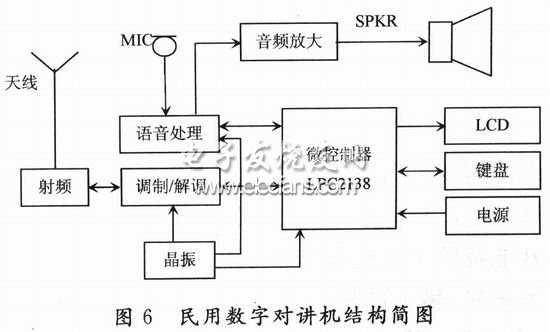

??????? 該語音通信模塊已經成功應用于900 MHz數字無中心對講機中，圖6為900 MHz數字無中心對講機各功能模塊的結構簡圖，圖中的語音模塊與微控制器部分即為涉及的內容。如今，民用對講機逐步數字化已是大勢所趨，國內外眾多機構已經投入了大量的人力、物力進行研究和開發，故此系統有著廣闊的發展空間。
