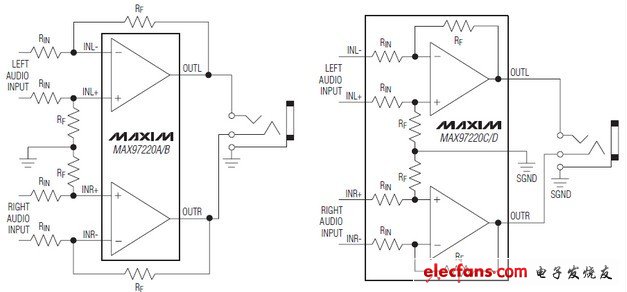

　　MAX97220為差分輸入DirectDrive線驅動器/耳機放大器。5V供電時，器件為1kΩ負載提供3VRMS輸出驅動;3.3V供電時，為600Ω負載提供2VRMS輸出驅動。5V供電時，器件為32Ω耳機負載提供125mW驅動。IC具有6dB內部固定增益，也可以利用外部電阻設置增益。外部增益設置節點還可以配置成濾波器，以支持機頂盒應用。IC在整個音頻頻帶內提供優異的THD+N。

　　IC具有兩個不同導通時間(tON)版本，A版和C版的導通時間tON為5.5ms，用于耳機驅動;B版和D版則具有130ms的tON，用于機頂盒設計。內部電荷泵對輸入電源反相，產生負電源電壓。放大器的輸出級由輸入正電源和電荷泵輸出負電源供電，雙極性供電電源使得輸出偏置在地電位，省去了大尺寸、容易引入失真的輸出耦合電容。IC上電或斷電時沒有咔嗒/噼噗聲。

　　IC采用3mm x 3mm x 0.8mm、16引腳TQFN封裝，工作在-40°C至+85°C擴展級溫度范圍。

　　關鍵特性

　　5V供電時，為32Ω負載提供125mW輸出功率

　　5V供電時，為1kΩ負載提供3VRMS輸出驅動

　　3.3V供電時，為600Ω負載提供2VRMS輸出驅動

　　全差分輸入

　　固定增益或外部可調增益，無咔嗒/噼噗聲

　　2.5V至5.5V較寬的工作范圍

　　DirectDrive輸出無需隔直流電容

　　平坦的THD+N，音頻頻段優于90dB

　　18位，SNR可達112dB

　　引腳兼容于MAX9722
