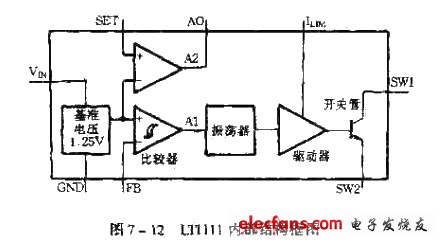

LT1111是一種微功耗、多功能DC-DC變換器IC。它由基準電壓源、電壓比較器、振蕩器、驅動器、開關管組成。另外有一個運算放大器，LT1111可組成電池低電壓檢測器。
該器件的特點有：
?、?能工作于不同模式：升壓、降壓及電壓翻轉輸出;
?、?外設一電阻可限制開關電流大小;
③ 內部有電池低電壓檢測器;
?、?輸入電壓范圍寬：升壓模式時為2~12V，降壓模式為30V;
?、?靜態電流僅300~400μA;
?、?輸出電流幾十至幾百毫安;
?、?外圍元件少。
?

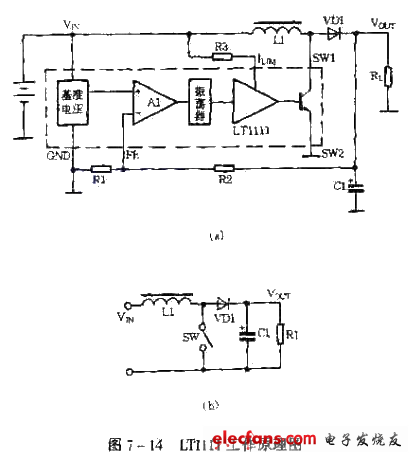

工作原理：當開關閉合時，電源經電感到地形成回路，電流流過電感、儲存能量。當開關打開時，電感中能量釋放，它與電源電壓一起通過二極管供給給負載電阻RL，同時對電容C1進行充電。這樣輸出電壓可高于輸入電壓。電壓比較器A1的反相輸入端FB，它反饋輸出電壓大小的信號，與同相輸入端1.25V基準電壓相比較，輸出的高、低電平來控制開關管的導通及截止，使達到穩定的輸出。
