CD4053是三2通道數字控制模擬開關，有三個獨立的數字控制輸入端A、B、C和INH輸入，具有低導通阻抗和低的截止漏電流。幅值為4.5～20V的數字信號可控制峰-峰值至20V的數字信號。例如若VDD＝+5，VSS＝0，VEE＝-13.5V，則0～5V的數字信號可控制-13.5～4.5V的模擬信號。這些開關電路在整個VDD-VSS和VDD－VEE電源范圍內具有極低的靜態功耗，與控制信號的邏輯狀態無關。當INH輸入端＝“1”時，所有通道截止?？刂戚斎霝楦唠娖綍r(shí)，“0”通道被選，反之，“1”通道被選。
CD4053引腳圖：
CD4053引腳功能表：
（1）16引腳： 符號VDD，引腳功能是電源+
（2）8引腳：符號Vss，引腳功能是數字信號接地端
（3）7 引腳：符號VEE，引腳功能是模擬信號接地端
（4）6 引腳：符號INH，引腳功能是禁止端為零時，CMOS三組二路模擬開關CD4053BE工作，否則CMOS三組二路模擬開關CD4053BE被禁止。
（5）4 引腳：符號OUT/IN cx or cy ，引腳功能是公共輸出/輸入端cx 或 cy
（6）15 引腳：符號OUT/IN bx or by ，引腳功能是公共輸出/輸入端 bx 或 by
（7）14 引腳：符號OUT/IN ax or ay ，引腳功能是公共輸出/輸入端ax或ay
（8）9 、10、 11引腳： 符號c 、b、 a ，引腳功能是控制端當c b a分別為0 0 0時，“開”通道cx， bx， ax，這三個通道工作。 當c b a分別為0 0 1時，“開”通道cx， bx， ay當c b a分別為0 1 0時，“開”通道cx， by， ax當c b a分別為0 1 1時，“開”通道cx， by， ay當c b a分別為1 0 0時，“開”通道cy， bx， ax當c b a分別為1 0 1時，“開”通道cy， bx， ay當c b a分別為1 1 0時，“開”通道cy， by， ax當c b a分別為1 1 1時，“開”通道cy， by， ay（9）1、 2、 3 、5、 12 、13
CD4053內部邏輯圖：
CD4053真值表：
CD4053電氣特性參數表：
cd4053典型應用電路
應用電路（一）：模擬開關CD4053與單片機的連接
所謂模擬開關，實際上就是MOS管構成的傳輸門。模擬開關的電壓電流關系具有電阻的性質，即電流趨于零時壓降也趨于零。它類似于實際的開關，信號電流一定是從輸入端流到輸出端，信號是傳過去的，而且模擬開關的信號傳達方向可以是雙向的。

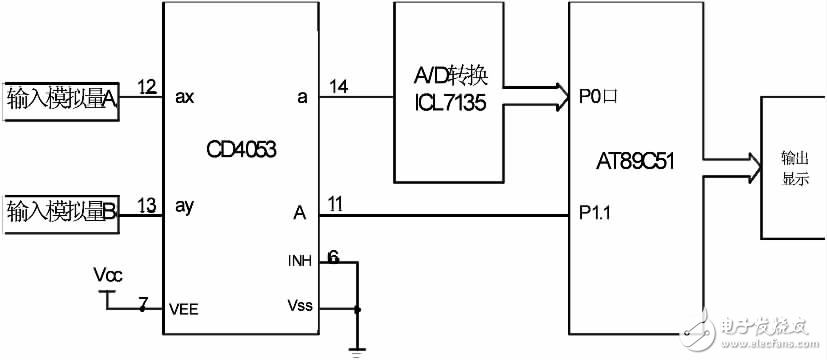

如下圖所示，輸入模擬量A1與輸入模擬量A2分別輸入到CD4053的ax，ay，而CD4053的輸出a連接到A/D轉換器中，同時CD4053的A由單片機的P1.1控制管腳控制，根據CD4053輸入輸出狀態的真值表得到，當P1.1=A=0時，a=ax;當P1.1=A=1時，a=ay。即當單片機P1.1=0時，單片機得到的是輸入模擬量A1的轉換數據；而當單片機P1.1=1時，單片機得到的是輸入模擬量A2的轉換數據。
同樣，當實現更多通道的開關時，就需要應用模擬開關CD4053的B、C通道。如輸入模擬量B1與輸入模擬量B2分別輸入到CD4053的bx，by，而CD4053的輸出b連接到A/D轉換器中，同時CD4053的B由單片機的P1.2控制管腳控制，根據CD4053輸入輸出狀態的真值表得到，當P1.2=B=0時，b=bx;當P1.2=B=1時，b=by。即當單片機P1.2=0時，單片機得到的是輸入模擬量B1的轉換數據；而當單片機P1.2=1時，單片機得到的是輸入模擬量B2的轉換數據。模擬開關CD4053C通道的工作原理也是如此。
最后值得一提的是，當模擬開關CD4053需要控制模擬量為負數的導通與斷開時，即輸入模擬量為負數時，模擬開關CD4053的管腳7（VEE）必須連接到電源負電壓（一般為-5V），只有這樣，模擬開關CD4053的輸出量才能與輸入模擬量一樣同為負數，否則其輸出量會與輸入模擬量不一致，這也就失去了模擬開關的作用。
