74ls162概述

　　74ls162是為可預置的十進制同步計數器，其主要電特性的典型值如下：

　　162的清除端是同步的。當清除端/SR為低電平時，在時鐘端CP上升沿作用下，才可完成清除功能。

　　162的預置是同步的。當置入控制器/PE為低電平時，在CP上升沿作用下，輸出端Q0－Q3與數據輸入端P0－P3一致。對于54/74162，當CP由低至高跳變或跳變前，如果計數控制端CEP、CET為高電平，則/PE應避免由低至高電平的跳變，而54/74LS162無此種限制。

　　162的計數是同步的，靠CP同時加在四個觸發器上而實現的。當CEP、CET均為高電平時，在CP上升沿作用下Q0－Q3同時變化，從而消除了異步計數器中出現的計數尖峰。對于54/74162，只有當CP為高電平時，CEP、CET才允許由高至低電平的跳變，而54/74LS162的CEP、CET跳變與CP無關。

　　162有超前進位功能。當計數溢出時，進位輸出端（TC）輸出一個高電平脈沖，其寬度為Q0的高電平部分。在不外加門電路的情況下，可級聯成N位同步計數器。對于54/74LS162，在CP出現前，即使CEP、CET、/SR發生變化，電路的功能也不受影響。

　　74ls162引腳圖及功能

　　引出端符號：?

　　TC 進位輸出端

　　CEP 計數控制端

　　Q0－Q3 輸出端

　　CET 計數控制端

　　CP 時鐘輸入端（上升沿有效）

　　/SR 異步清除輸入端（低電平有效）

　　/PE 同步并行置入控制端（低電平有效）

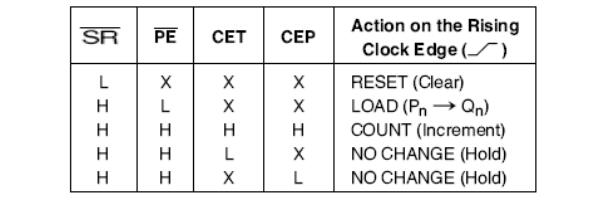

　　74ls162功能表

　　說明：

　　H－高電平

　　L－低電平

　　X－任意

　　74ls162極限值

　　電源電壓------------------------------------------------7V

　　輸入電壓

　　54/74162-----------------------------------------5.5V

　　54/74LS162---------------------------------------7V

　　CEP與CET間電壓

　　54/74162-----------------------------------------5.5V

　　工作環境溫度

　　54×××------------------------------－55～125℃

　　74×××------------------------------------0～70℃

　　貯存溫度--------------------------------------－65～150℃

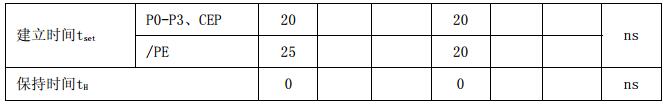

　　74ls162推薦工作條件

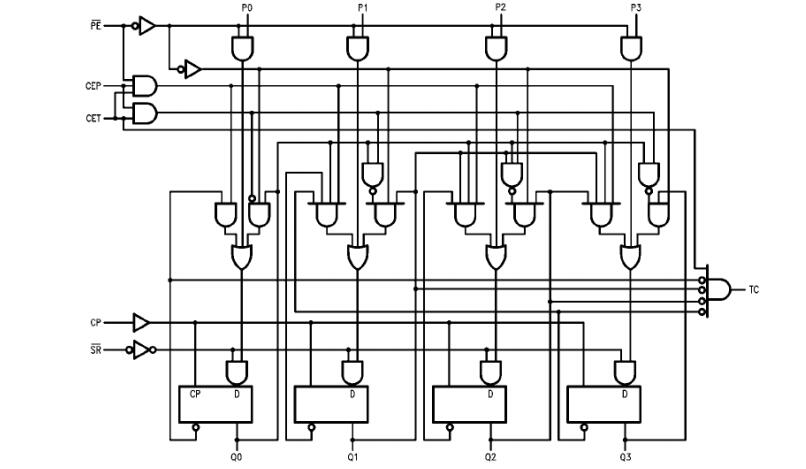

　　74ls162邏輯圖

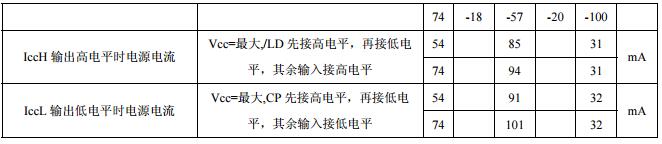

　　74ls162靜態特性

　　【1】：測試條件中的“最大”和“最小”用推薦工作條件中的相應值。

　　74ls162動態特性

　　【2】：fmax－最大時鐘頻率

　　tPLH－輸出由低到高電平傳輸延遲時間

　　tPHL－輸出由高到低電平傳輸延遲時間

　　74ls162應用電路

　　采用同步置零74LS162計數器來設計24進制計數器，反饋代碼必須是（23）10相應的8421BCD碼為00100011.由此可見反饋信號應取自十位芯片的Q1及個位芯片的Q1和Q0，相應的與非門應改成四輸入端與非門。用74LS162并行置零法設計24進制計數器的電路圖如圖所示。

　　74ls162相關文章：同步計數器74ls162設計24進制計數器

　　74ls162相關下載：74LS162中文資料pdf
