74LS244為3態8位緩沖器，一般用作總線驅動器。74LS244沒有鎖存的功能。地址鎖存器就是一個暫存器，它根據控制信號的狀態，將總線上地址代碼暫存起來。8086/8088數據和地址總線采用分時復用操作方法，即用同一總線既傳輸數據又傳輸?shù)刂贰?/p>

當微處理器與存儲器交換信號時，首先由CPU發出存儲器地址，同時發出允許鎖存信號ALE給鎖存器，當鎖存器接到該信號后將地址/數據總線上的地址鎖存在總線上，隨后才能傳輸數據。

鎖存器是一個很普通的時序電路。一般的，它在時鐘上升沿或者下降沿來的時候鎖存輸入，然后產生輸出，在其他的時候輸出都不跟隨輸入變化，這就是所謂邊緣觸發的D觸發器。

引出端符號：

1A1~1A4，2A1~2A4輸入端

/1G，/2G三態允許端（低電平有效）

1Y1~1Y4，2Y1~2Y4輸出端

74ls244引腳圖

極限值：

電源電壓…………………………………………7V

輸入電壓…………………………………………5.5V

輸出高阻態時高電平電壓…………………………5.5V

工作環境溫度

54XXX…………………………………-55~125℃

74XXX…………………………………0~70℃

存儲溫度…………………………………………-65~150℃

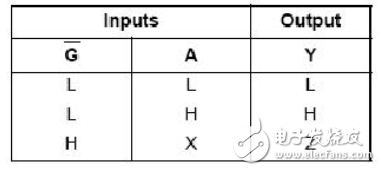

74ls244功能表

它主要用于三態輸出，作為地址驅動器、時鐘驅動器、總線驅動器和定向發送器等。其真值表如下：

L表示低電平

H表示高電平

X表示不定狀態

Z表示高阻態

74ls244推薦工作條件

動態特性（TA=25℃）

靜態特性（TA為工作環境溫度范圍）

74ls244應用電路

用4個開關控制4個LED的亮滅狀態，其中采用74LS244控制開關的輸入，采用74LS373控制LED輸出。

代碼：

電路圖：

過程分析：

過程：

#18 P0=0xff; 通過拉高P0口置為1111 1111，即關閉LED燈；

#19 com=0; 對CD4071 U2.A的1和CD4071 U2.B的5輸入一個0；

#20 rd = 0; 對CD4071 U2.A的2輸入一個0；

由于CD4071的功能是執行邏輯或運算，1和2分別輸入0，則3輸出0給74LS244的OE口；

74LS244緩沖驅動器的OE為使能端，低電平是有效的，高電平時輸出為三態，此時通過CD4071傳給OE低電平，使開關的電平可以通過74LS244傳入P0；

開關狀態傳入P0；

#21 temp = P0; 通過定義的unsigned char temp來存放P0的狀態

#22 rd = 1; 對CD4071 U2.A的2輸入一個1；

1=0；2=1；此時或門輸出為1；

74LS244的OE端高電平時輸出為三態，關閉74LS244

#23 wr = 1;對CD4071 U2.B的6輸入一個1；

此時5=0；6=1；CD4071 U2.B的7輸出一個1；

74LS343的OE為低電平時，用作地址鎖存器；LE為高電平時，輸出Q0-Q7狀態與D0-D7狀態相同；當LE發生負跳變（1-》0）時，輸入端的D0-D7鎖入Q0-Q7

#24 P0 = temp; temp中的數據存入P0，傳送到74LS343的D端；

#25 wr = 0; 對CD4071 U2.B的6輸入一個0；

此時5=0；6=0；CD4071 U2.B的7輸出一個0；

LE的狀態從1-》0，發生負跳變，輸出Q0-Q7

LED等接受到開關的情況，發生亮滅。

實驗結果
