cd4029原理

　　CC4029是由具有預進位功能的4位二進制或BCD碼十進制加減計數器構成。LD為高電平時，D0～D3預置計數器為任何狀態，為低電平時，對計數器清零。

　　當和LD均為低電平時，在時鐘上升沿計數器計數。一般為高電平，只有在加至最大或減至最小時，為低電平。計數器閑置時，端需與Vss相連，當為高電平時，以二進制計數；反之，為十進制。為高電平時，為加計數器；反之，為減計數器。

　　cd4029引腳圖及功能

　　二進制/十進制方式控制端

　　進位輸入端

　　進位輸出端

　　CP 時鐘輸入端

　　D0～D3 并行數據輸入端

　　LD 置數控制端

　　Q0～Q3 計數數據輸出端

　　加/減計數控制端

　　VDD 正電源

　　Vss 地

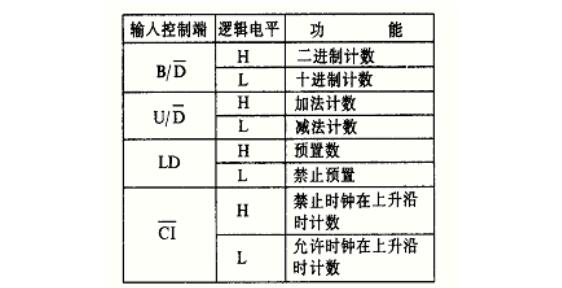

　　cd4029功能表

　　cd4029推薦工作條件

　　電源電壓范圍…………3V～15V

　　輸入電壓范圍…………0V～VDD

　　工作溫度范圍

　　M 類…………－55℃～125℃

　　E 類…………。－40℃～85℃

　　極限值：

　　電源電壓…。。.－0.5V～18V

　　輸入電壓……－0.5V~VDD+0.5V

　　輸入電流……………。±10mA

　　儲存穩定…………－65℃～150℃

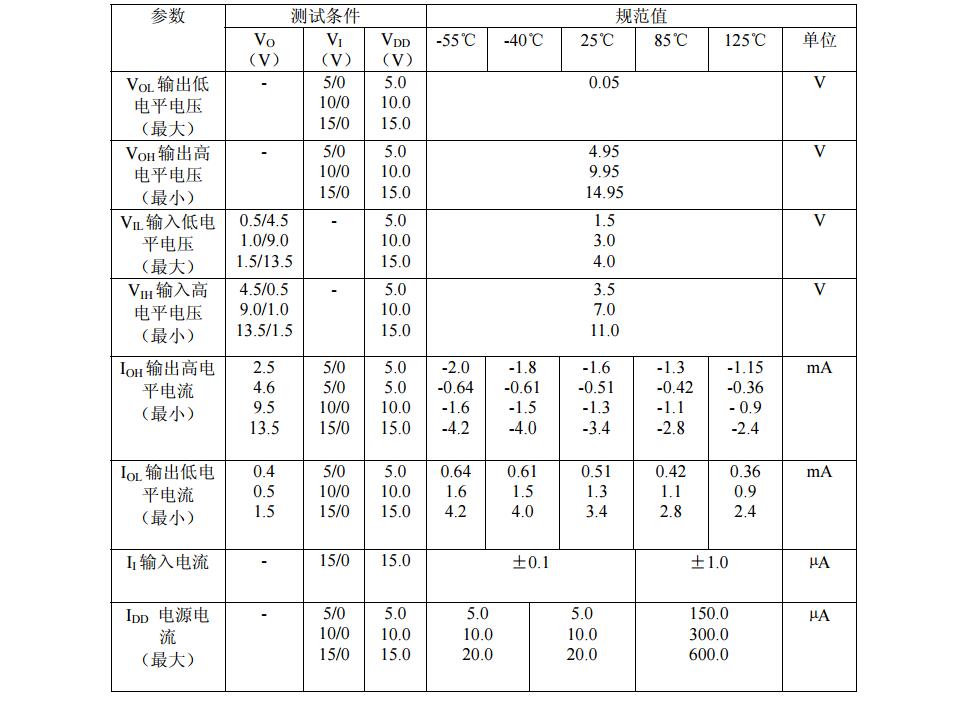

　　cd4029靜態特性
