thx202h概述
THX202H 采用專利技術防過載防飽和、能滿足更高綠色環保標準的開關電源集成電路。適用于手機充電器等小功率開關電源設備。
thx202h特點
1、防過載防飽和專利技術設計，能及時防范過載、開關變壓器飽和、輸出短路等故障；
2、采用內置功率三極管為開關管；同時利用其放大作用完成啟動，并將啟動電阻的功耗減少 10 倍以上；
3、內置斜坡補償電路、熱保護電路、斜坡電流驅動電路；
4、寬壓輸出 5.5W，220Vac 輸出 8W；無輸出功耗可小于 0.25W。

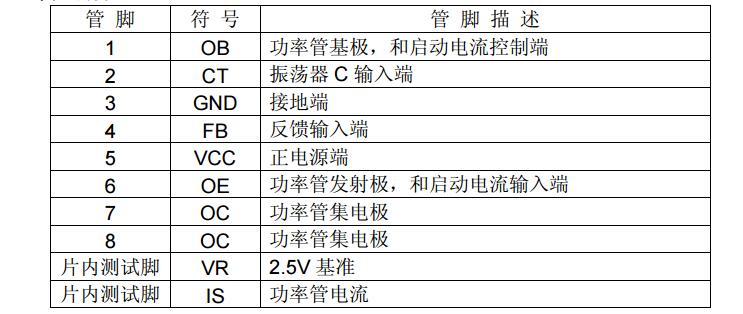

thx202h引腳圖及功能

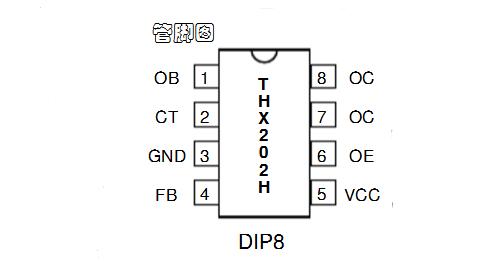

管腳圖：
thx202h原理描述

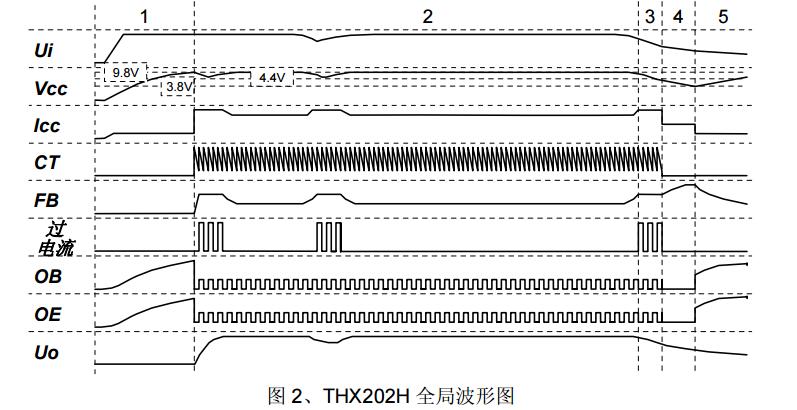

上電后為啟動階段，此階段，VR無輸出，三極管Q2關斷，F(xiàn)B上拉電流源關閉；外圍電路從OB輸入小電流（約0.05~0.2mA）到高壓功率管Q1基極，Q1集電極OC和發射極OE輸入啟動電流到VCC；OB內電路控制Q1基極電流，限制Q1集電極OC電流（即THX202H啟動接受電流，約2mA），從而保證了Q1的安全；在VCC電壓上升到8.8V，啟動階段結束，進入正常階段。

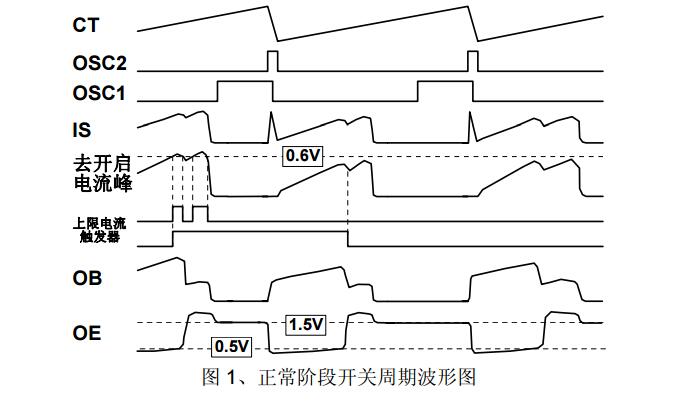

正常階段，VCC電壓應保持在4.75~9.8V，VR輸出2.5V基準；FB上拉電流源開啟；振蕩器輸出OSC1決定最大占空比，輸出OSC2試圖觸發電源進入開周期、及屏蔽功率管開啟電流峰；若FB小于1.8V（約在1.2-1.8V之間）后，F(xiàn)B越小振蕩器周期越寬、直至振蕩器停振（此特性降低了開關電源的待機功耗）；若外圍反饋試圖使VCC大于9.8V，則內電路反饋到FB使VCC穩壓在9.8V（利用此特性可以不采用外圍反饋電路，由內電路穩定輸出電壓，但穩壓精度較低）；開周期，Q1基極開電流，Q2下拉Q1發射極到IS，而且采用斜坡電流驅動（指Q1基極開電流是IS的函數，當IS=0V時開電流約24mA，然后開電流隨IS線性增加，當IS增加到0.6V時開電流約40mA，此特性有效地利用了開電流，降低了THX202H的功耗），若IS檢測到FB指定電流則進入關周期；關周期，Q1基極下拉，Q1不會立即關斷，但OE箝位1.5V（Q1關斷后基極反向偏置，提高了Q1的耐壓）；在開或關周期，如檢測到Q1超上限電流，則上限電流觸發器優先置位，強制FB下降，占空比變小，從而保護Q1和變壓器；在下一個關周期開始沿或FB小于1.8V，上限電流觸發器復位。另外，THX202H內置熱保護，在內溫度高于125℃后調寬振蕩器的周期，使THX202H溫度不超過135℃。內置斜坡補償，在THX202H大占空比或連續電流模式時能穩定開/關周期。
若VCC降到4.4V左右，振蕩器關閉，OSC1、OSC2低電平，電源保持關周期；VCC繼續下降到3.8V左右，THX202H重新進入啟動階段。

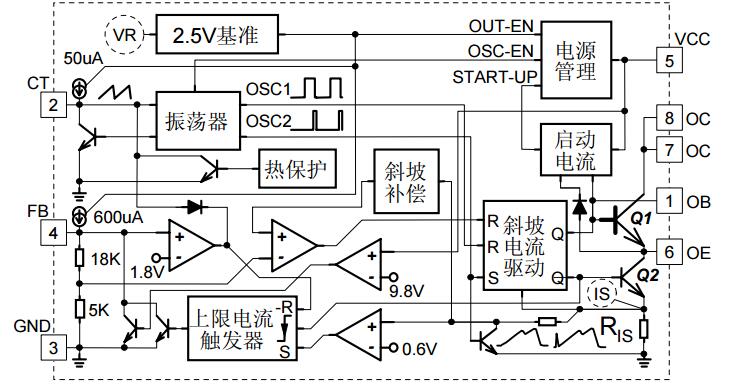

thx202h方框圖
thx202h電參數定義
啟動接受電流：?jiǎn)?dòng)階段OB開始有0.1mA下拉電流時OE點電流。
啟動靜態電流：VCC接濾波電容和可調電流源，CT接330PF，其它引腳懸空，能使VCC振蕩時（即能完成THX202H啟動的）最小電流源電流。
啟動電壓：上述VCC振蕩的最大VCC值。
再啟動電壓：上述VCC振蕩的最小VCC值。
振蕩器關閉電壓：上述VCC振蕩下降沿，使振蕩器停振的VCC值。
靜態電流：正常階段，F(xiàn)B由1.8K電阻接地，VCC電源電流。z振蕩器上拉/下拉電流：正常階段，F(xiàn)B=2.5V，CT=1.25V，CT處上拉/下拉電流。
FB 上拉電流：正常階段，F(xiàn)B=2.5V，Ioc=0A 時，F(xiàn)B 處上拉電流。
FB 防上限電流：正常階段，F(xiàn)B=6V，Ioc=0.3A，F(xiàn)B 處下拉電流。
內反饋電源電壓：無外圍待機反饋電路的 THX202H 電源，正常階段時 VCC 值。
OC 上限電流：FB=6V，F(xiàn)B 處有下拉電流的最小 OC 電流。
振蕩器周期：是 CT 外接電容 CT 的函數，約 CT*48000 秒。
