AD8203(圖A)是一款單電源差動放大器，非常適合在大共模電壓情況下放大和低通濾波小差分電壓。采用+5 V單電源供電時，輸入共模電壓范圍為-2 V至+45 V。該款放大器提供增強的輸入過壓和ESD保護，并內置EMI濾波功能。
?

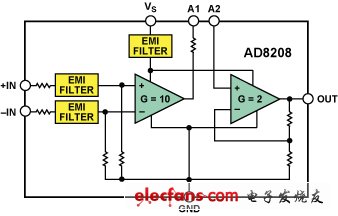

圖A. AD8208差動放大器
AD8208具有出色的交流和直流性能，且通過相關認證，適合要求采用穩定可靠的精密器件來改善系統控制的汽車應用。失調和增益漂移典型值分別小于5 μV/°C和10 ppm/°C。該器件提供SOIC和MSOP兩種封裝，在DC至10 kHz范圍內共模抑制比(CMR)最小值為80 dB。
另外提供一個外部可用的100kΩ電阻，可用來進行低通濾波以及建立20以外的增益。
