MAX13253是1A推挽式變壓器驅動器，旨在提供一個簡單的解決方案低EMI隔離電源。 MAX13253具有一個內部振蕩器和從單一的+3.0 V至+5.5 V電源。變壓器的次級到初級繞組比率定義的輸出電壓，允許選擇的幾乎任何孤立的輸出電壓與電隔離。
MAX13253具有集成振蕩器驅動一個雙N溝道功率開關。驅動程序包括引腳可選的擴頻振蕩和控制的壓擺率，以減少電磁干擾（EMI）。 MAX13253可以有選擇地驅動由外部時鐘管理EMI。內部電路保證了固定的占空比為50％，以防止直流電流流過變壓器的，不管使用哪一個時鐘源。
MAX13253工作在高達1A的連續電流，并具有集成的保護，包括故障檢測，過電流保護和熱關斷。 MAX13253包含一個低電流關斷模式，以降低整體電源電流小于5μA（最大值）時，驅動器被禁用。
MAX13253可在一個小型，10引腳，（采用3mm x 3mm）TDFN封裝，規定工作在-40°C至+125°C的溫度范圍內。
關鍵特性
簡單，靈活的設計
+3.0 V至+5.5 V電源電壓范圍
在4.5V的低RON300MΩ（最大）
高達90％的效率
提供高達1A的變壓器
內部或外部時鐘源
內部振蕩器頻率：250kHz或600kHz
可選的擴頻振蕩
-40°C至+125°C溫度范圍
集成的系統防護
故障檢測和指示
過流限制
欠壓鎖定
熱關斷
節省空間
小型10引腳TDFN封裝（3mm x 3mm的）

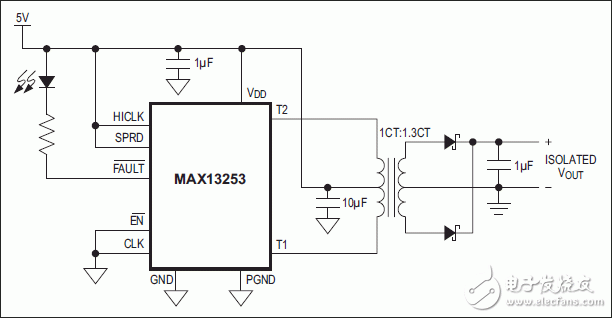

圖表
