MAX15569降壓控制器由一個多相穩壓器。多相CPU穩壓器采用Maxim的獨特的2相QuickTune-PWM常數“時間”的體系結構。兩相CPU穩壓器運行180°的相對于真正的交錯式操作，最大限度地降低輸入電容。

該設備的VR控制寫入相應的數據轉換成一個函數映射寄存器文件。輸出電壓的動態變化，快速通過2線I2C接口（時鐘，數據），允許進行編程，以適應不同電壓的開關穩壓器。擺率控制器，可控制的電壓轉換和控制的軟啟動。該穩壓器運行在一個獨特的智能，低功耗的脈沖跳躍狀態算法在整個負載范圍內的效率和最佳的瞬態響應，相對于常見的脈沖跳躍的方法。

該設備包括多種故障保護功能：輸出過壓保護（OVP），欠壓保護（UVP），和熱保護。當這些故障保護功能檢測到故障情況下，控制器關閉。的多功能有源低的INT輸出監視輸出電壓，過電流（OC），超量程（VOUTMAX），和熱故障（低電平有效VRHOT）。

該控制器具有可編程的開關頻率，允許范圍為300kHz至1400kHz每一相的操作?？刂破髋c各種各樣的驅動器和MOSFET，如MAX15492 MOSFET驅動器與標準的MOSFET，或與功率級的驅動器和MOSFET集成在一個單一的設備一起工作。

關鍵特性

2相QuickTune-PWM CPU內核穩壓器

瞬態相位重疊減少輸出電容

I2C串行接口控制

輸出電壓控制

系統狀態寄存器

電流監視器注冊

多功能輸出低電平有效的INT

過電流，輸出電壓超量程，過壓，欠壓和熱故障保護

±5mV的FB在線路和負載精度

7位DAC（0.5V到1.6V，10mV/LSB）

真差分遠端輸出檢測

可調增益的有源負載線

精確的電流平衡和電流限制

4.5V至24V的電池輸入電壓范圍

可編程300kHz至1400kHz開關頻率

可編程擺率和軟啟動

圖表

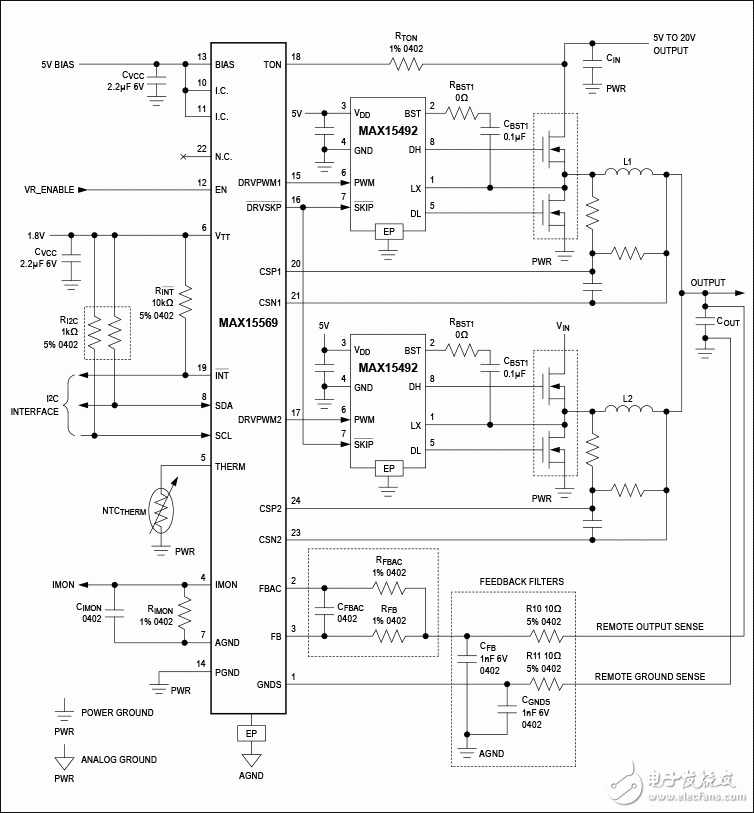

Typical Application Circuit （with MAX15492 Driver and MOSFET）
