MAX1617A，他是一個精確的數字溫度計報告的溫度遠程傳感器和自己的包。遠程傳感器是連接成二極管的晶體管，通常一種低成本，易安裝2N3904 NPN型的，取代傳統的熱敏電阻或熱電偶。遠程精確度為±3°C的多個晶體管制造商，無需要校準。遠程通道還可以測量其它集成電路，如微處理器，包含一個片上，二極管連接的晶體管的模具溫度。

　　2線串行接口接受標準的系統管理總線(SMBus)寫字節，讀字節，發送字節和接收字節命令設定的報警閾值和讀取溫度數據。數據格式是7位加上符號位，每個位對應于1℃，在2的補碼格式。測量可以自動完成，并自動，編程的用戶或程序運行在一個單一的拍攝模式的轉化率。率可調允許用戶控制電源的漏電流。

　　流行的MAX1617 MAX1617A幾乎是相同的，但改善了SMBus時序規范，提高了總線沖突免疫功能，軟件制造商和設備標識，可通過串行接口，和一個電源上電復位功能，可以強制復位的從機地址通過的串行接口。

　　關鍵特性

　　實施遠程和本地溫度

　　無需校準

　　SMBus 2線串行接口

　　可編程低/高溫報警

　　支持SMBus報警響應

　　支持制造商和設備ID代碼

　　準確性

　　±2°C(+60°C至+100°C，本地)

　　±3°C(-40°C至+125°C，本地)

　　±3°C(+60°C至+100°C，遠程)

　　3μA(典型值)待機電源電流

　　70μA(最大值)電源電流自動轉換模式

　　+3 V至+5.5 V電源電壓范圍

　　小尺寸16引腳QSOP封裝

　　圖表

?

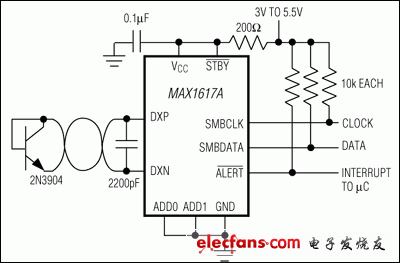

　　典型工作電路
